SOLIDWORKS 中直纹曲面的类型

文章来源：SOLIDWORKS代理商-卓盛信息

直纹曲面是从实体或曲面模型的选定边沿选定方向延伸指定距离的曲面。它们可用于不同的应用，并且在模具设计中特别有用。正版SOLIDWORKS

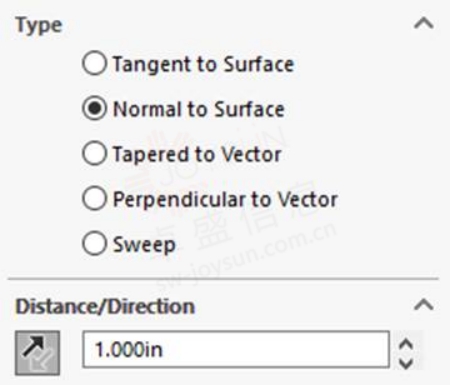

直纹曲面有五种类型：

与曲面相切

垂直于表面

逐渐变细为向量

垂直于向量

扫掠

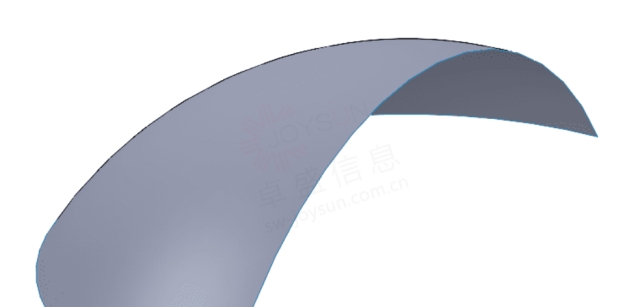

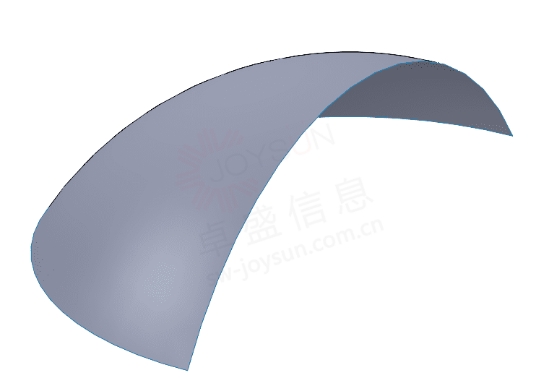

我将通过选择该旋转曲面的底边来演示每种类型的直纹曲面。直纹表面将被涂成红色。

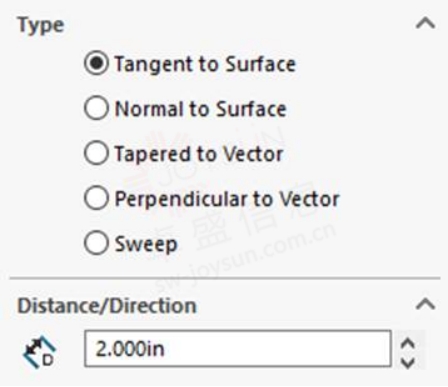

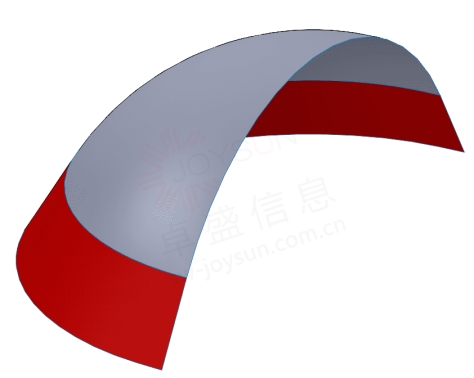

1. 直纹面 – 与曲面相切

这种类型的直纹曲面将曲面从选定边延伸指定的距离，并与相邻曲面相切。

与曲面相切

与曲面相切

2. 直纹面 – 垂直于表面

这种类型的直纹曲面将曲面从选定边延伸指定的距离，并且垂直于相邻曲面。正常方向可以反转。江苏SOLIDWORKS

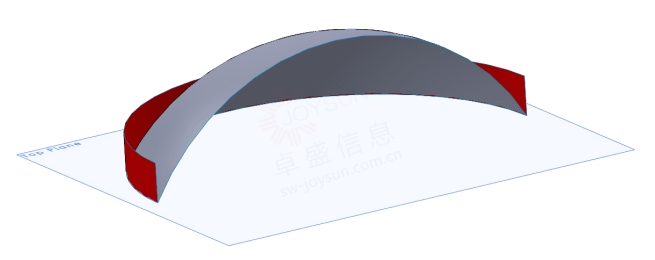

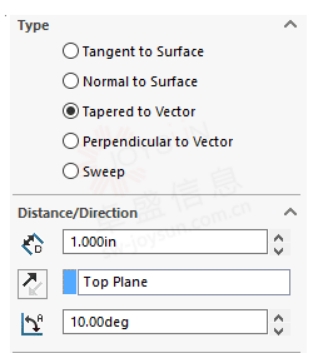

3. 直纹面 – 锥化至矢量

这种类型的直纹曲面将曲面从选定的边延伸指定距离并与参考矢量成一定角度。参考矢量可以是平面、平面、零件边线或草绘线。通过突出显示边缘并选择“替代侧”可以反转角度。

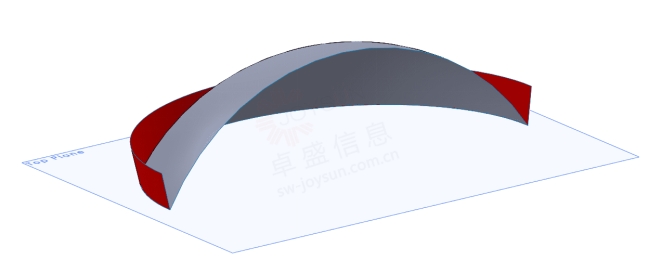

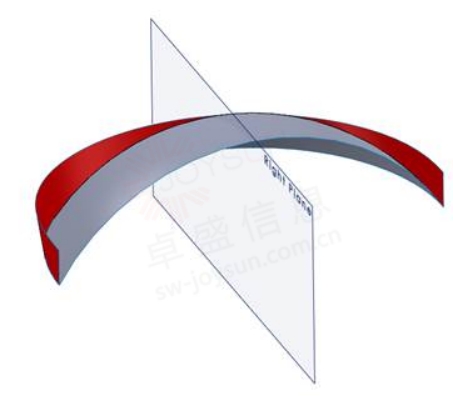

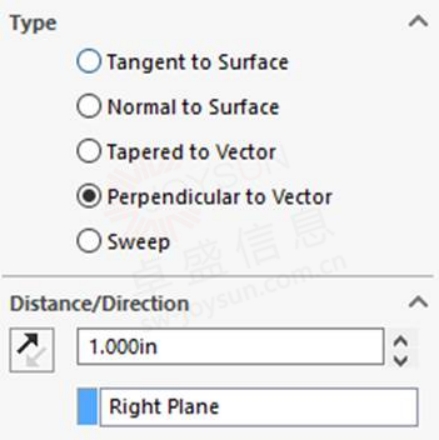

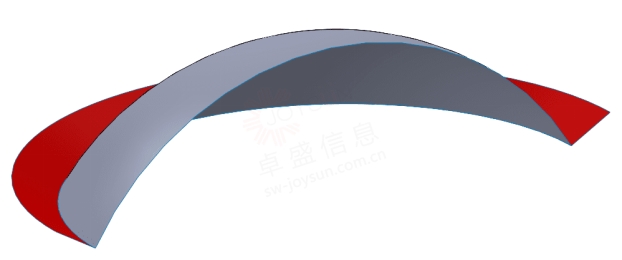

4.直纹面——垂直于矢量

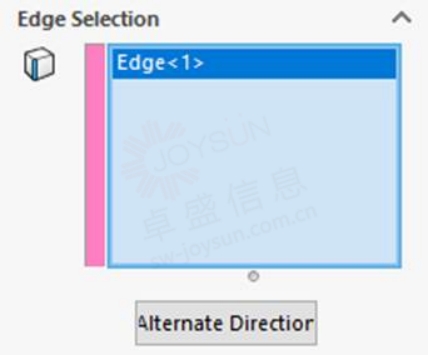

这种类型的直纹曲面将曲面从选定的边延伸指定的距离，并且垂直于参考矢量。参考矢量可以是平面、平面、零件边线或草绘线。通过选择“备用方向”可以反转角度。SOLIDWORKS价格

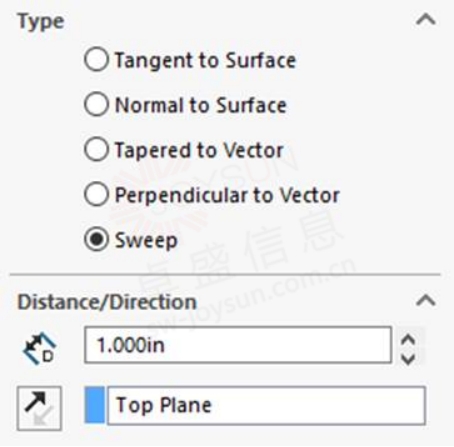

5. 直纹面 – 扫掠

该直纹曲面使用零件的选定边作为引导曲线。

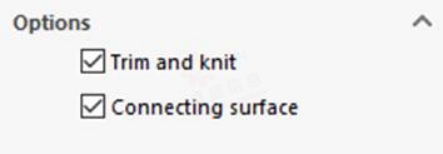

6.直纹面 – 选项

“修剪和编织”会自动修剪和编织表面。购买SOLIDWORKS

修剪和编织连接面

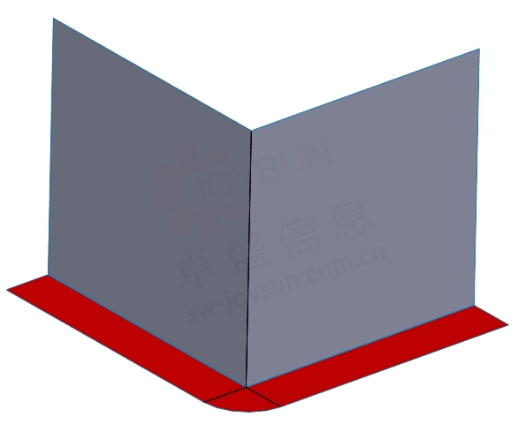

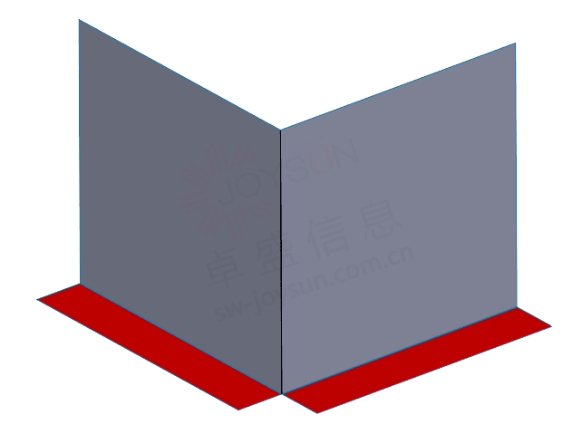

“连接面”是指尖角之间形成的表面。左图勾选了“连接面”，右图则清除了“连接面”。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
