SOLIDWORKS 中的整圆角

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS中的全圆角是用户可用的四种主要圆角类型之一。这四个选项是恒定尺寸圆角、可变尺寸圆角、面圆角和全圆角。“全圆角”选项的独特之处在于，它只需要三个单独的面选择即可创建圆角特征，而无需用户输入任何数字。在本文中，我们将探讨在哪里可以找到此圆角选项、如何创建它，以及有关在哪里最好使用它的一些提示和技巧。购买SOLIDWORKS

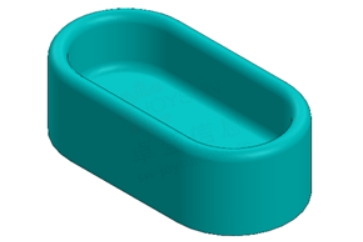

创建 3D 模型时，设计通常会要求在零件的边缘应用指定的半径。有时，这个指定的半径是一个整圆。到底什么是全圆角？整圆圆角是一种通过选择三个相邻面创建的圆角类型。两个外表面控制厚度，一个顶面控制高度。在此选择集中，没有材料添加到模型中。相反，SOLIDWORKS 会计算选定的三个面之间的相切，然后修剪执行器以在三个面之间创建平滑的相切圆角。为了帮助直观地了解这一点，提供了下图。左侧和右侧的箭头显示外表面选择，而顶部箭头突出显示控制圆角特征高度的顶部边界面。SOLIDWORKS官网

SOLIDWORKS 圆角工具

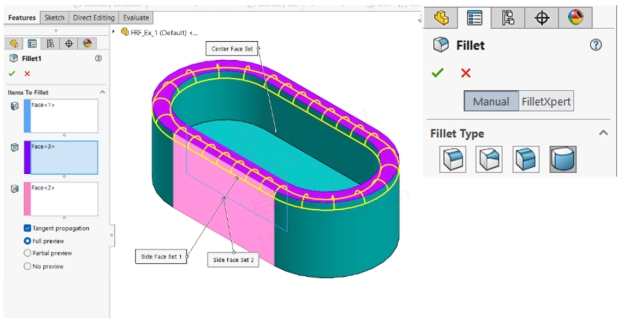

创建这个完整的圆形圆角是一个非常简单的过程，首先激活命令管理器上的圆角工具。一旦激活，现在就可以选择整轮选项。接下来，必须进行面部选择。如图所示，属性管理器中现在显示三个选择框。这些选择框采用颜色编码，允许为选定的面临时应用相应的颜色，以便于视觉参考。请注意，这些面必须彼此相邻连接才能成功完成完整的圆角。现在已做出选择，图形区域中将显示预览以供检查。在这个例子中，总共选择了三个面来创建圆角特征；这是可以实现的，因为与选择的所有连接面都是相切的；这是这个特定示例成功的必要条件。这也是可能的，因为“切线传播”选项将圆角延伸到与选择相切的所有面。正版SOLIDWORKS

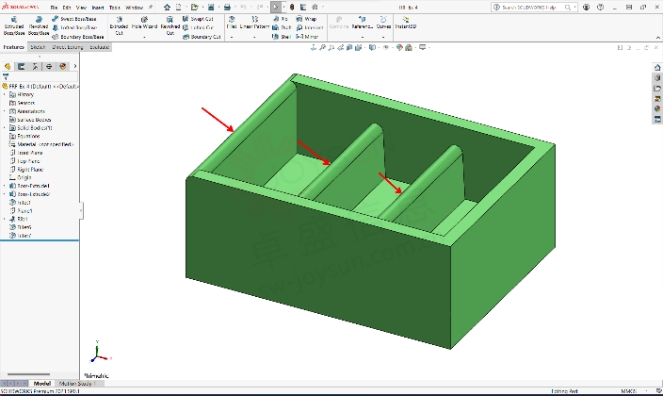

全圆角并不总是必须位于连续的相切边上，它也可以用于单个特征，例如肋。以下两个示例说明了如何在不同场景中使用这种全圆角。左图显示了一个内部有肋骨的简单盒子。在此示例中，进行的选择与之前显示的模型类似，但在这种情况下，圆角无法围绕零件的边缘传播，因为边缘彼此不相切。同样在该示例中，分隔肋应用了全圆形圆角；应该指出的是，这些都是一次创建的。原因是它们的面选择虽然相似，但并不接触，因此每个肋骨都需要自己的圆角特征。

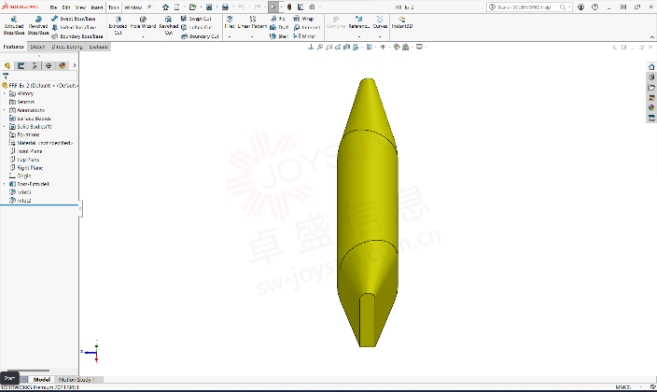

该图像显示了一个具有更复杂曲率的挤压模型，并且此处也使用了完整的圆角。为了创建此特征，进行了相同的选择，即外部和顶部/中心相邻面；由于选择了切线传播并且边在所有侧面之间相切，因此圆角遵循模型的整个长度。因此，正如我们所看到的，全圆角是一个非常容易应用的功能，特别是在了解了与其成功相关的规则之后。此选项也非常有益，因为用户无需进行计算。如果选择的尺寸发生变化，SOLIDWORKS 会进行数学计算并自动更新整圆角，使其成为您工具箱中的智能、灵活且多功能的工具。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
