3DEXPERIENCE-定义虚拟螺栓以在3DEXPERIENCE平台上进行仿真

文章来源：SOLIDWORKS代理商-卓盛信息

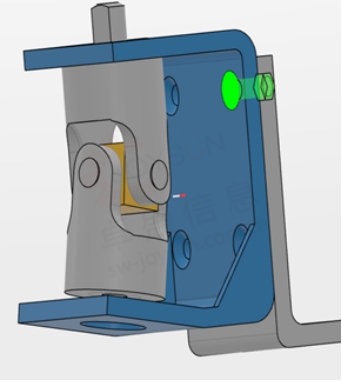

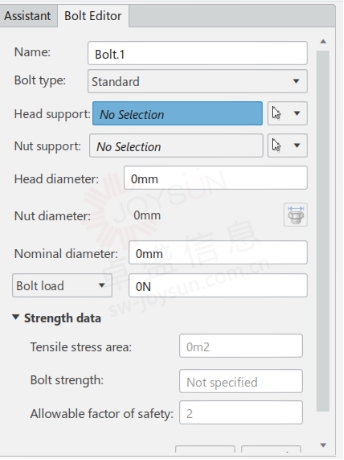

连接器允许您虚拟地表示螺栓、销钉和类似的接头。这些类型的虚拟连接节省了计算资源，并且可以在关节上的应力不是模拟研究的主要目标时使用。虚拟螺栓是两个或多个组件之间或组件与地面之间的增强耦合。3DEXPERIENCE平台上的结构模拟角色中存在这种定义螺栓连接器的功能。结构设计师角色的线性结构验证应用程序中提供的螺栓定义允许您定义螺栓并将定义复制到其他孔位置。上海SOLIDWORKS

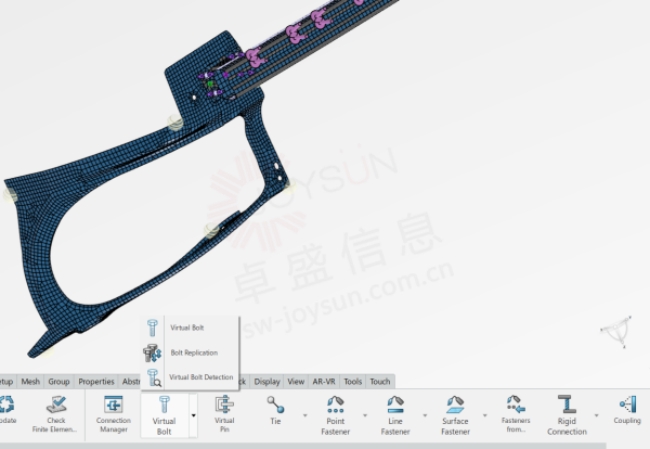

定义螺栓后，可以使用螺栓复制将定义传播到相同尺寸的其他孔，如下所示。

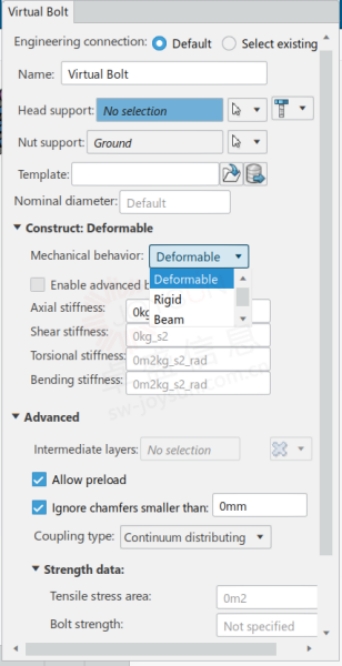

可塑性、损坏和失效等高级行为也可以与虚拟螺栓一起使用。然而，为了开始定义更简单行为的模拟，可以定义刚性行为而不是高级可变形类型的行为。可以包括螺栓预紧力。螺栓定义可以保存到模板中以便稍后重复使用。螺栓复制允许您选择现有的虚拟螺栓并将定义复制到相同尺寸的其他孔。

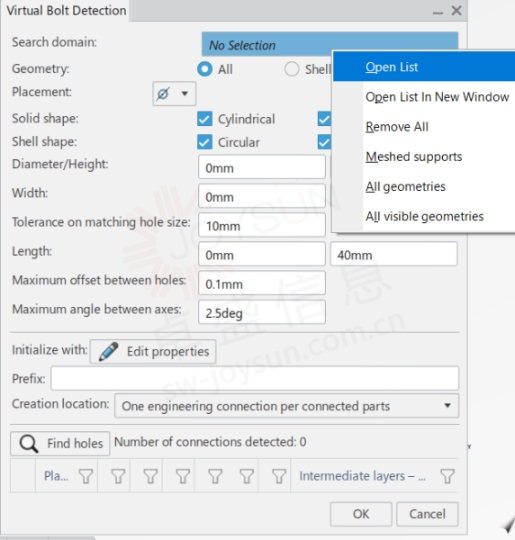

虚拟螺栓检测工具允许您搜索所有几何形状或网格组中的孔。一旦检测到机械特征 - 孔，“编辑属性”选项可用于为检测到的孔定义虚拟螺栓。SOLIDWORKS价格

如果头部和螺母支撑之间有中间层，则可以在螺栓和这些层之间定义紧密配合或标准或无连接类型的联接。

当虚拟螺栓定义为理想化为原始实体中曲面上的壳网格的实体时，定义通常会转移到中曲面几何体集。这是为了在理想化特征发生变化时保留模型意图。但是，如果虚拟螺栓需要来自理想化特征的信息，则可能会导致错误。

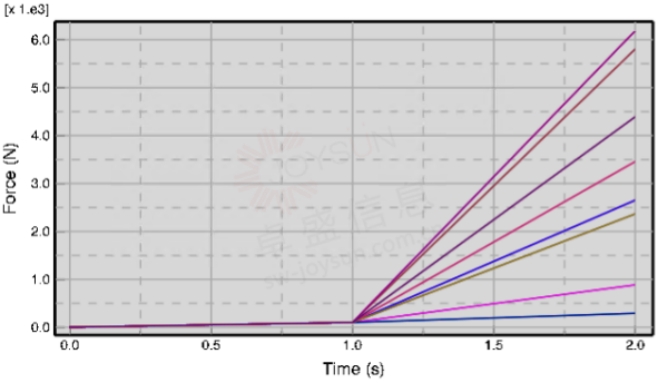

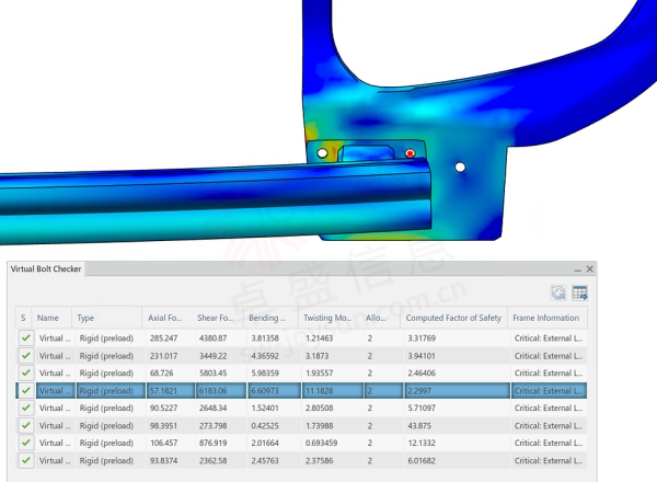

可以在运行模拟之前定义螺栓力的输出请求。模拟完成后，虚拟螺栓检查器可用于评估作用在每个螺栓上的力以及计算出的安全系数。购买SOLIDWORKS

虚拟螺栓是3DEXPERIENCE平台上众多仿真生产力工具之一，可帮助您加快仿真速度并更快地将产品创新推向市场。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
