如何在 SOLIDWORKS 中更改单位

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS 更改单位是在我们的博客上搜索的常用术语，因此以下是有关在 SOLIDWORKS 零件文档中更改单位的三种不同方法的快速技术提示：

使用单位快速选择

如果您当前打开了零件文件并希望快速更改系统单位，则可以轻松选择状态栏右下角的快速选择单位选项：

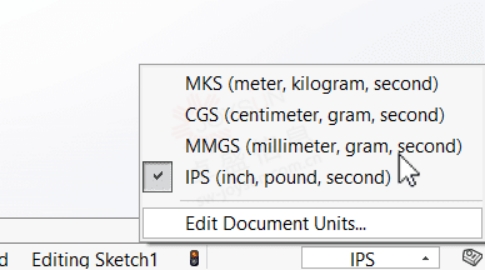

固体更改单位

选择要应用于文档的单位：公制 MKS/CGS/MMGS 或英制 IPS。江苏SOLIDWORKS

如果要访问文档属性中的完整单位设置，请选择“编辑文档单位...”，将显示对话框：

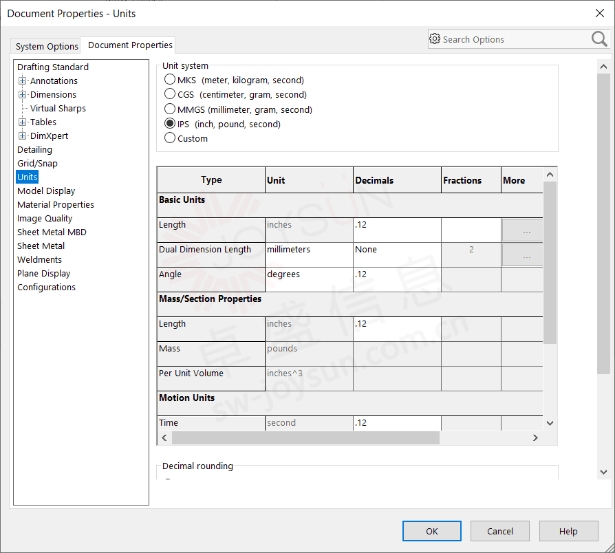

SOLIDWORKS 文档单元

在零件模板中设置默认单位

如果要将所选单位应用于您创建的新文档，则只需创建已设置所需单位的零件模板：

1.使用默认部件模板启动新部件

2.使用上述方法设置所需的单位。

3.将零件文档另存为模板：

4.选择文件>另存为

5.选择零件模板 （*.prtdot） 作为保存类型

6.选择文件类型后，SOLIDWORKS 将选择您的默认模板位置（C：\ProgramData\SOLIDWORKS\templates），但您也可以根据需要选择其他位置

7.输入文件名，例如 IPS 部件

8.选择保存

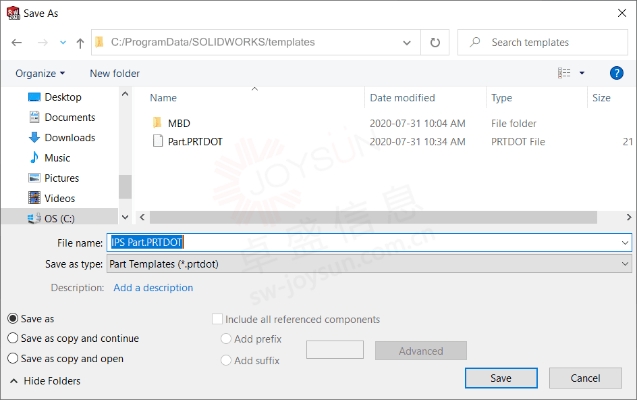

另存为 SOLIDWORKS 零件模板

注意：如果您要在模板中一直使用这些单位，则可以覆盖默认的 Part.PRTDOT 模板

使用零件模板

要使用新创建的零件模板，您只需从“新建 SOLIDWORKS 文档”对话框中选取它：

1.选择“文件”>“新建”

2.选择模板左下角的“高级”按钮以访问模板的完整列表。

3.选择新模板，然后选择“确定”。

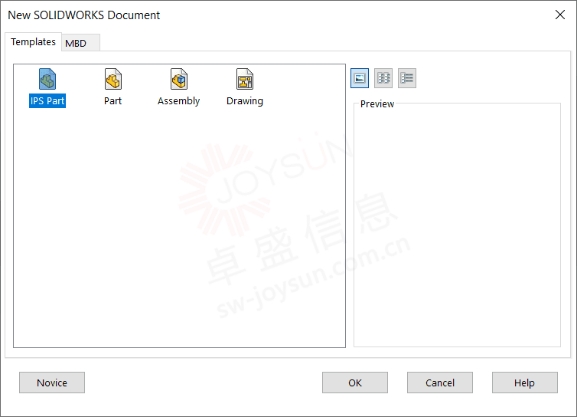

选择零件模板

注意：如果您因为将零件模板保存到与默认位置不同的文件位置而未列出零件模板，则只需将文件位置添加到 SOLIDWORKS 选项，以便可以找到它：工具>选项>文件位置，选择添加并选择保存模板的文件位置。SOLIDWORKS价格

SOLIDWORKS 即时更改单位

在 SOLIDWORKS 界面中，在属性管理器中输入尺寸或添加值时，您可以轻松输入与当前文档单位不同的值。例如，如果您想在当前单位设置为英寸时输入以毫米为单位的尺寸，则 SOLIDWORKS 将允许您执行此操作，而无需更改文档单位。购买SOLIDWORKS

例如，如果我正在编辑草图，并且我想应用 200 毫米而不是 7.87 英寸的尺寸，我只需在尺寸框中键入 200，然后选择它下面的单位选项以选择所需的单位：

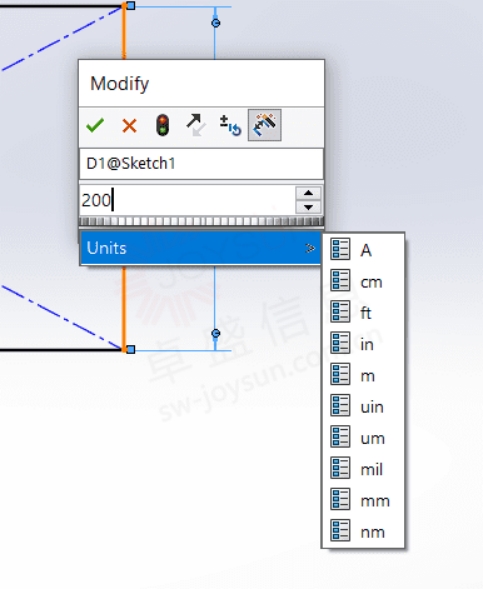

单位尺寸选择

或者，我可以输入 200mm 并点击返回，尺寸将自动转换，而无需从菜单中选择单位。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
