您是否曾经遇到过这样的情况：您成功完成了CAD模型，但后来被要求对其进行修改？当你改变一个维度时，你的整个模型似乎发生了变化，或者开始出现错误，现在你必须找到这些错误或重新开始。如果这听起来很熟悉，那么您可能在开始模型之前尚未确定您的设计意图。江苏SOLIDWORKS

但什么是“设计意图”？

设计意图是指模型修改后的行为方式。如果您在开始建模过程之前总是花点时间考虑您的设计意图，这将会有所帮助，因为它将帮助您避免以后遇到的许多困难。本文将介绍明确定义设计意图并避免未来错误的关键考虑因素。SOLIDWORKS价格

设计意图的典型示例：

我需要一个直径为 x 厘米的孔，距离角为 y 厘米。

换句话说，无论产品的设计如何改变，孔的规格都不应改变。那么，我们如何才能做到这一点呢？

尽可能使用关系

设计草图时，如果可以使用几何关系，请避免使用尺寸。关系不仅会使您的草图自动适应任何未来的变化，而且还会减少完全定义草图所需的尺寸数量。

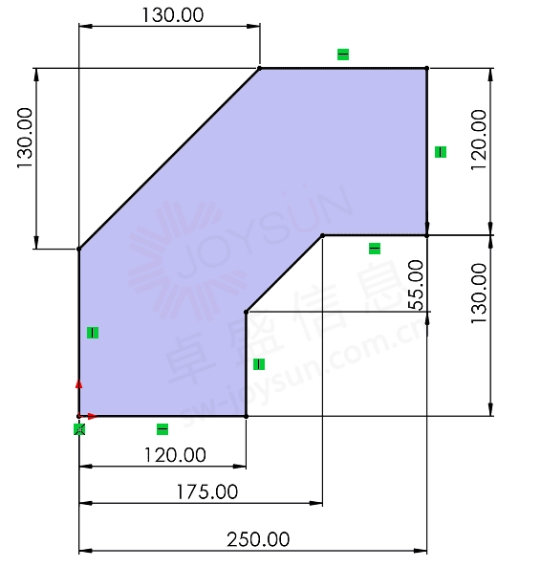

带有尺寸的完全定义的草图

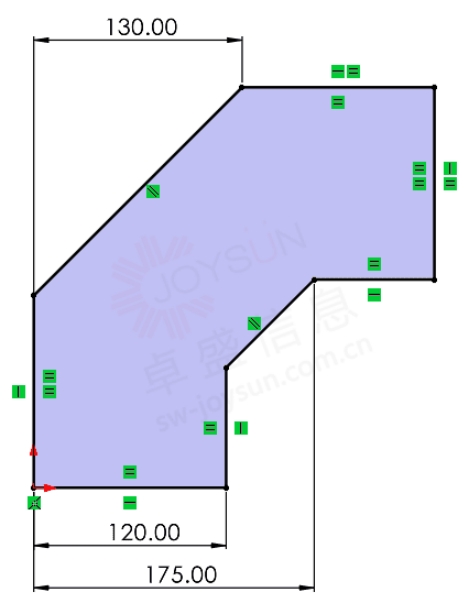

具有尺寸和关系的完全定义的草图

添加尺寸的正确方法是什么？

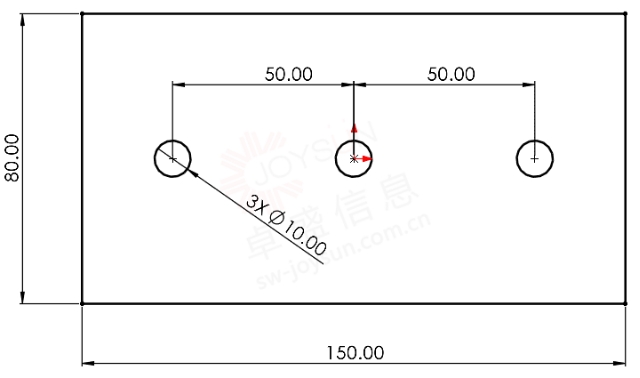

向草图添加尺寸有多种选择。但是，请记住您的几何形状将来可能会发生什么变化以及您希望这些变化的外观如何。例如，下图显示了相同的完全定义的草图，但使用了不同的尺寸。

选项A

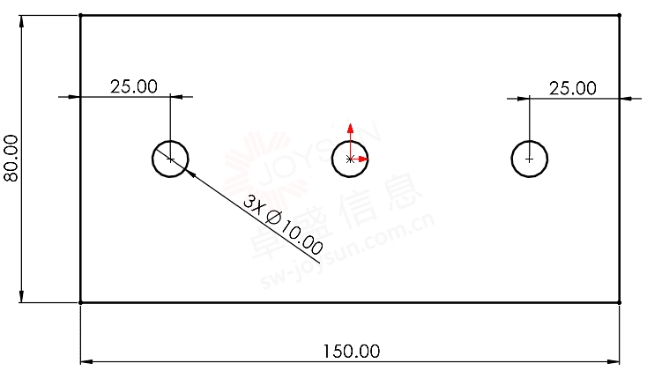

选项B

假设您要修改矩形的 150 毫米长度尺寸。如果您打算保持圆之间的精确距离，则应使用选项 A。但是，如果您希望保持圆到正方形边缘的距离相同，则应使用选项 B。

换句话说，想想当矩形尺寸发生变化时，圆/孔真正会发生什么？根据需要将需求转换为维度或关系。购买SOLIDWORKS

选择最好的个人资料

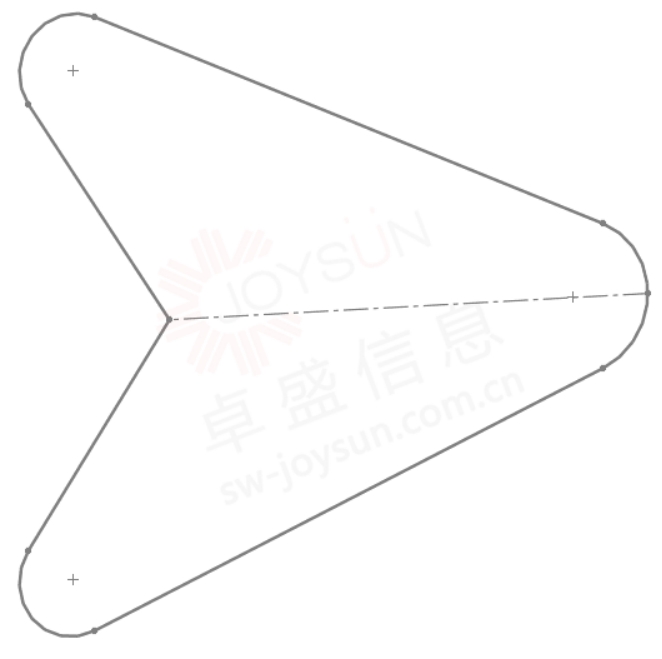

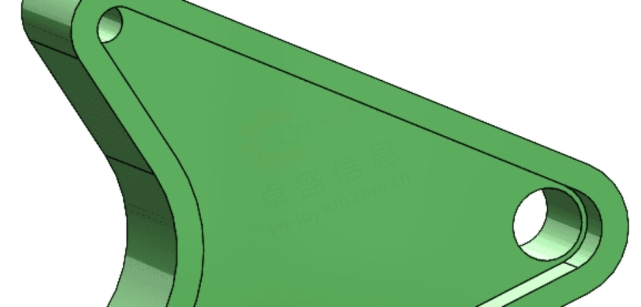

挤压零件的第一个轮廓时，请确保选择将生成模型最大几何形状的轮廓。这样，您就可以在以后的草图中使用引用该几何图形的关系。

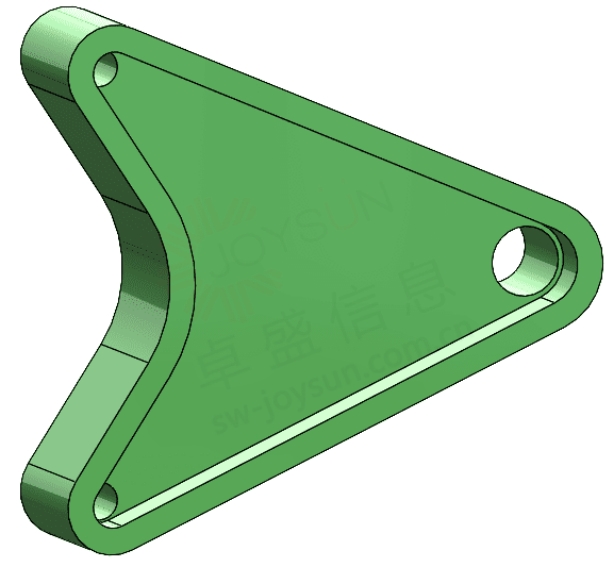

挤压型材

挤压型材

使用适合工作的功能

您可以使用三种不同的方法来创建您的零件。每个都有其优点和缺点。在绘制草图之前，请考虑根据您的设计未来可能遇到的修改，应使用哪种方法来创建您的作品。

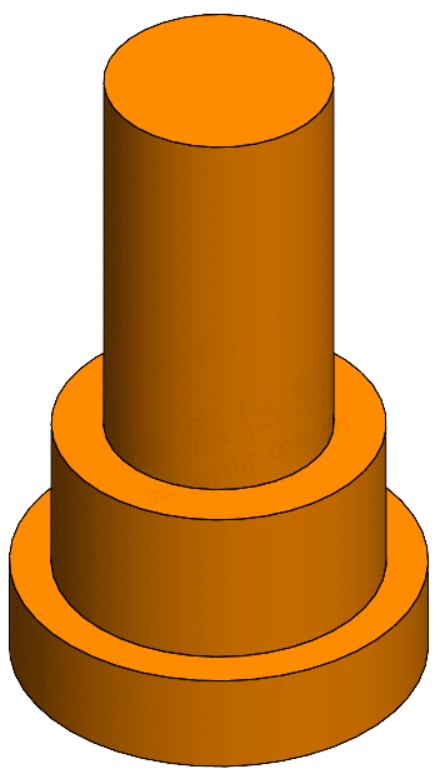

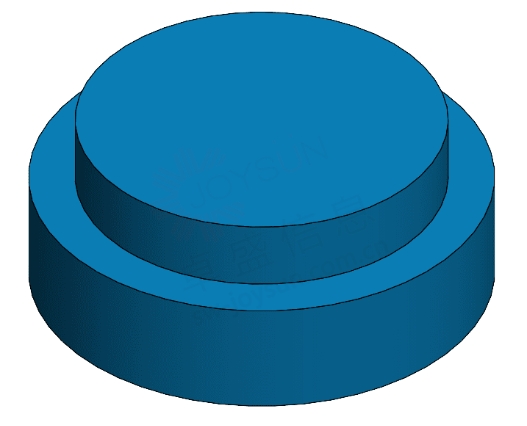

层蛋糕方法：这种方法一次添加一块，将每个新功能构建在另一个功能之上。这可以帮助您快速单独访问设计树中的每个功能。尽管如此，请记住，更改一个元素可能会对它之后创建的图层产生连锁反应。SOLIDWORKS官网

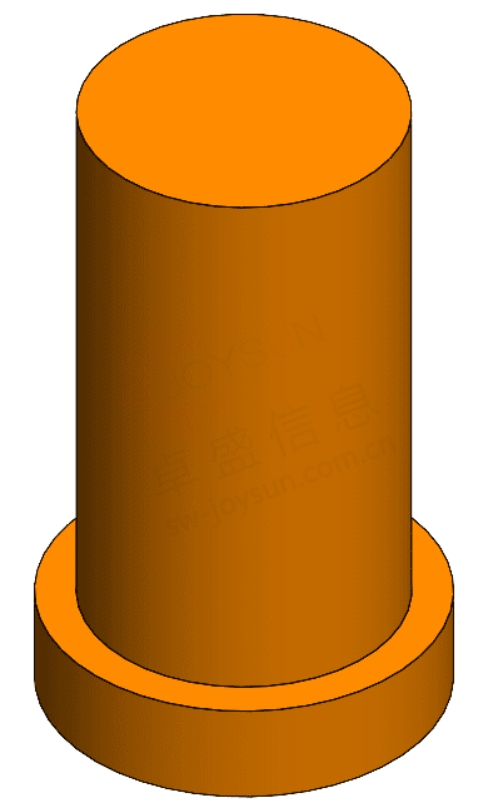

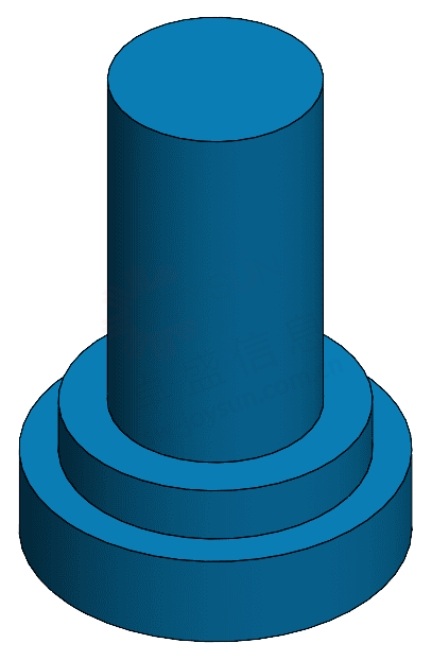

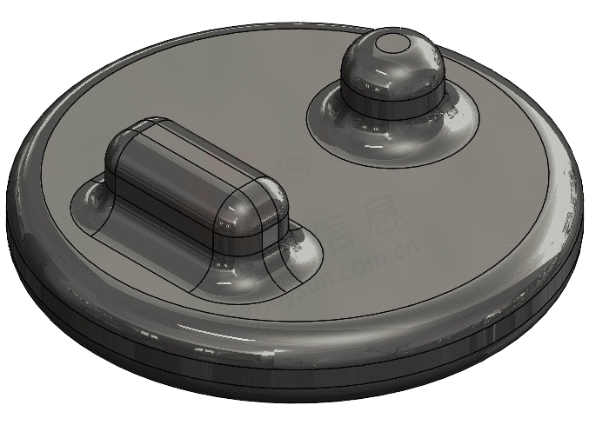

分层蛋糕做法

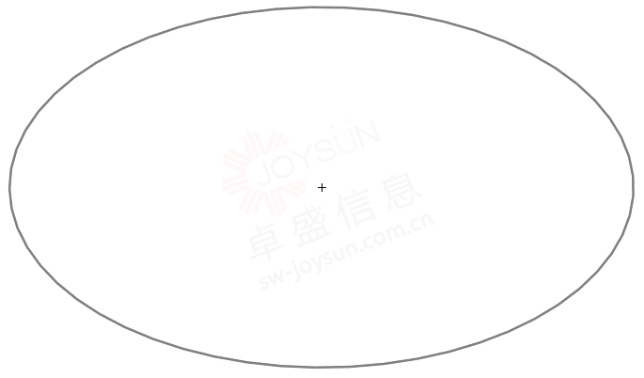

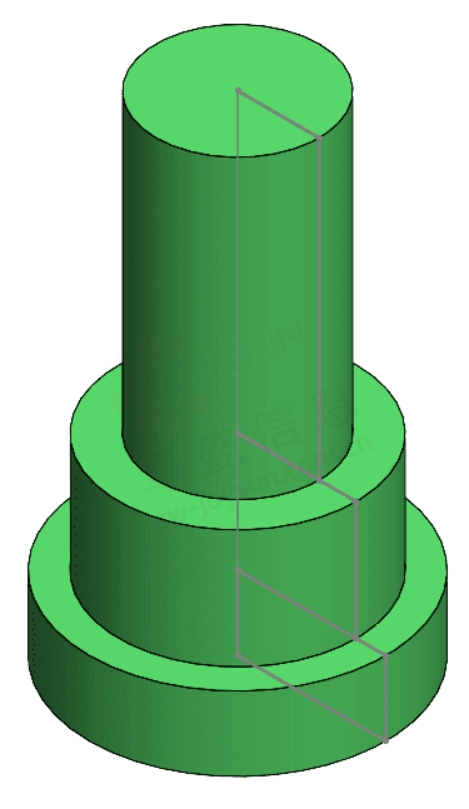

波特轮方法：这种方法将零件构建为单个旋转特征。它使用包含所有几何形状的单个草图和一个操作。这种方法非常省时有效。但是，它不能用于所有几何形状，并且可能会限制您未来更改的灵活性。正版SOLIDWORKS

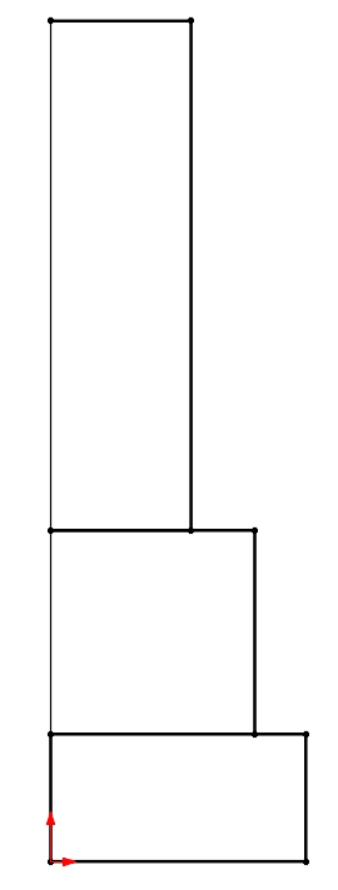

波特之轮方法

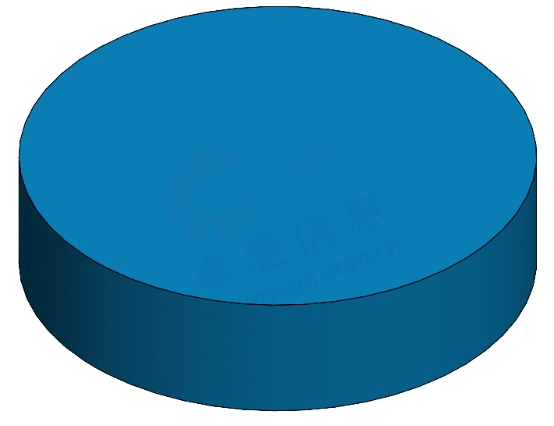

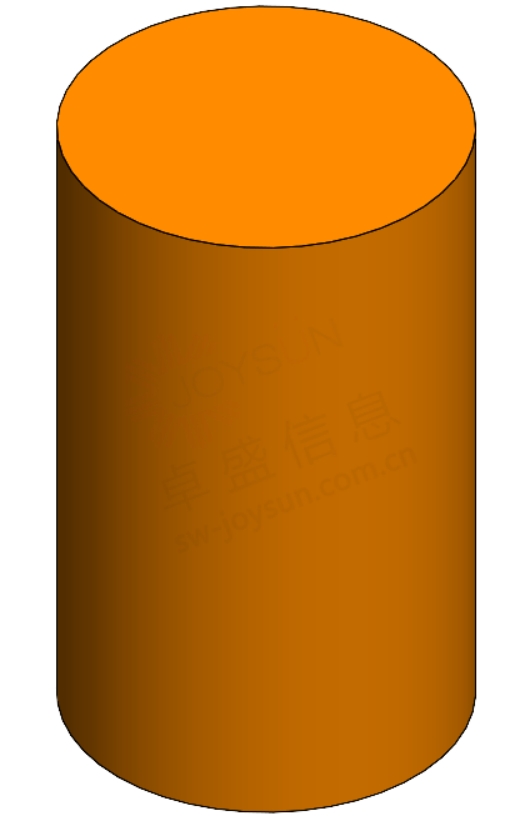

制造商的方法：这种方法从一块材料开始，然后通过一系列切割将其成型为最终形式。这种方法可以帮助您模仿零件的制造方式并发现这方面的任何设计错误。然而，它也可能会给未来的改变增加一些复杂性。

制造商的方法

最后，您还应该尽可能使用转换实体、镜像和模式。通过使用这些功能，您对参考几何体所做的任何更改都将自动调整为由这些操作创建的元素。江苏SOLIDWORKS

因此，请记住在开始设计模型之前始终花几分钟时间思考您的设计意图以及模型未来可能遇到的变化。
