如何在 SOLIDWORKS 中创建准确的体积测量标记

文章来源：SOLIDWORKS代理商-卓盛信息

通过五个简单步骤即可创建准确的体积测量

在本文中，我将向您展示如何确定特定体积的流体将位于容器内的位置，然后向您展示如何创建液位标记的建模技术。我将使用 intersect 命令创建一个流体体，一个传感器来记录该流体体的体积，然后进行设计研究以使体积准确地达到我想要的位置。结果将如图 1 所示，我们将使用以下步骤：

创建液位平面

创建流体体

创建一个传感器来监控液体体积

创建设计研究以优化流体体积

创建音量标记

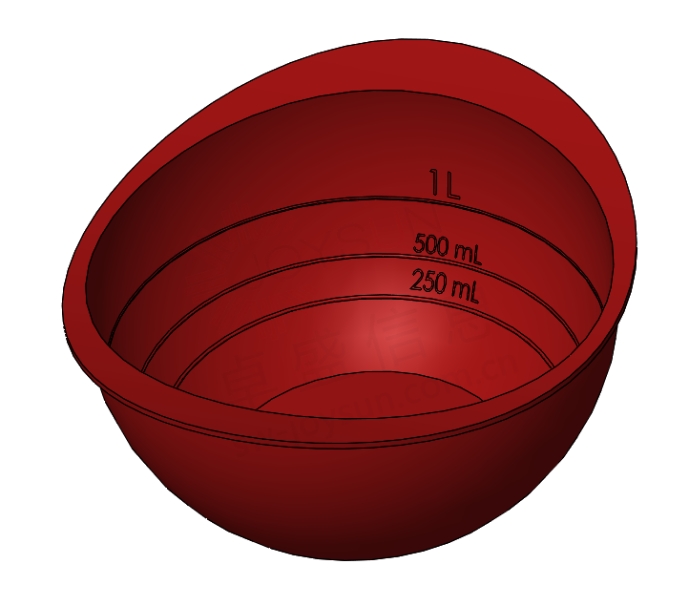

图 1：带有精确体积标记的碗

第 1 步：创建液位平面。

第一步是创建一个平面来表示液位。此时的高度并不重要，只要与容器相交即可。图 2 是为 250 mL 液位标记创建的平面。该平面平行于碗的底部并具有导致该平面与碗相交的偏移。

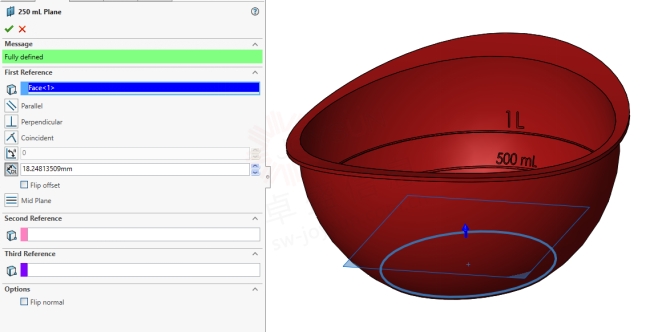

图 2：参考平面 propertymanager 创建一个平行于碗底部且具有偏移的平面

第 2 步：创建流体体。

使用 intersect 命令，可以从碗和平面之间的空白区域创建代表流体体积的实体。图 3 是用于创建表示流体体积的实体的相交命令的 PropertyManager。为了方便使用，我将这个主体重新命名为“250mL Fluid”。 正版SOLIDWORKS

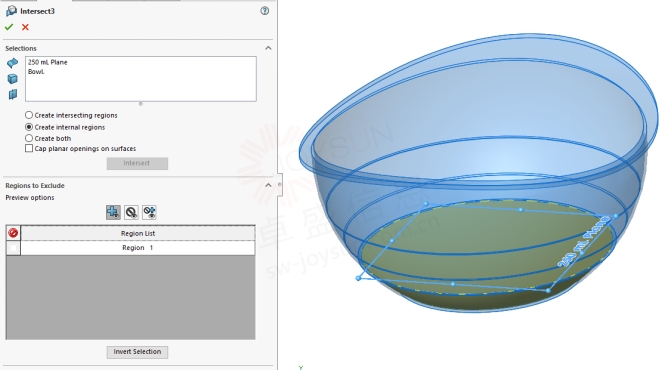

图 3：相交命令的 PropertyManager 在参考平面和碗之间创建流体体

第 3 步：创建一个监测液体体积的传感器。

下一步是创建一个传感器来监测新创建的固体的流体体积。图 4 是传感器工具的 PropertyManager。传感器类型设置为质量属性，其感测的属性是体积。传感器选用“250mL Fluid”固体。

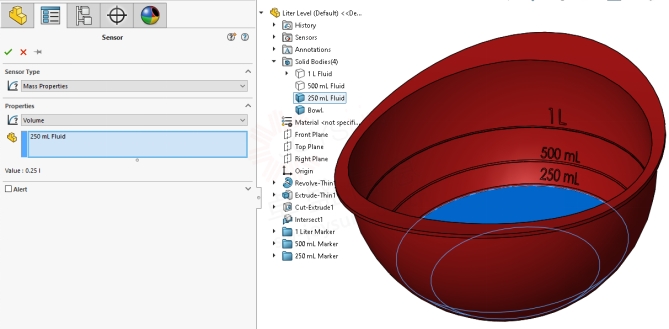

图 4：PropertyManager 的传感器命令在实体上创建代表流体体积的体积传感器

该传感器使我能够持续监控功能管理器设计树中所选主体的体积（如图 5 所示），并将其用作设计研究中的目标或约束。上海SOLIDWORKS

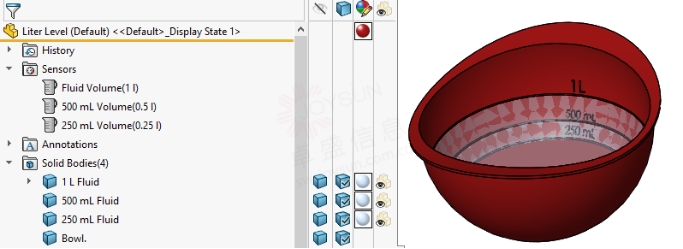

图 5：传感器监控流体体积并在功能管理器设计树中显示该值

步骤 4：创建设计研究以优化流体体积。

SOLIDWORKS 中的设计研究允许操纵变量并观察或优化传感器读数。在此示例中，将操纵液位的高度或平面的尺寸偏移，直到体积传感器精确读取 250mL。如果您拥有SIMULATION PROFESSIONAL许可证，则设计研究内部有一个“优化”按钮，允许输入操纵变量的范围，SOLIDWORKS 将找到目标的最佳值。图 6 是使用优化设置的设计研究，其中液头平面范围在 15mm 到 19mm 之间，目标是使液量尽可能接近 0.25L。

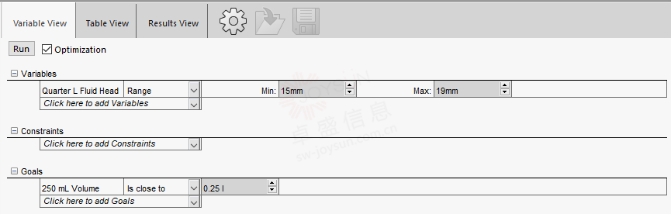

图 6：为优化 250mL 体积而设置的设计研究

点击运行后，SOLIDWORKS 会将操纵变量更改为最小值、最大值和平均值，以了解传感器如何响应操纵变量。然后它会预测最佳值并显示图 7 中的结果视图。

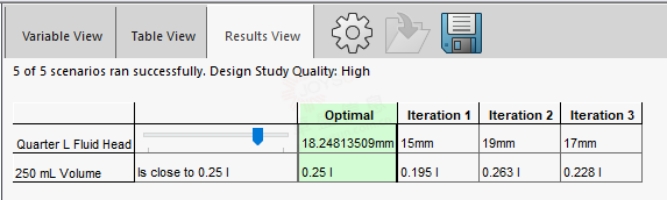

图 7：季度升优化设计研究结果

这会将平面设置为所需体积的完美水平，然后我可以开始在平面上绘制草图。相反，我也可以在代表流体体积的实体的顶面上绘制草图，因为两者是重合的。

如果您没有 SIMULATION PROFESSIONAL 许可证，您仍然可以运行设计研究。这只是一个更加手动的过程。如果没有优化设置，操纵变量可以在一定范围内变化，但您必须提供步长。对于 500mL 标记，范围设置为 25mm-35mm，步长为 0.25mm，总共 41 种场景，如图 8 所示。体积传感器设置为约束，并且将监控该值。SOLIDWORKS价格

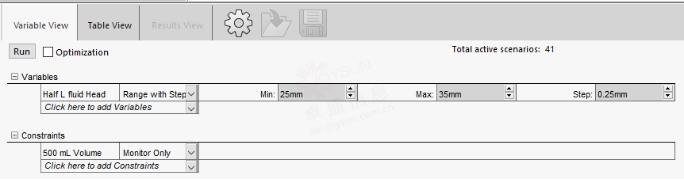

图 8：寻找 500mL 流体的液头的非优化设计研究

由于有 41 个场景，因此需要十倍于优化研究的时间，但幸运的是重建时间不到一秒，因此完整的设计研究只需要大约 15 秒即可运行。从图 9 的结果中，我们可以看到在 30.5mm 和 30.75mm 的液头之间实现了半升的体积。

图 9：半升标记线设计研究的结果

这不是一个精确值，因此需要迭代该过程，直到达到所需的精度。在 30.5mm 和 30.75mm 之间以 0.05mm 的步长再进行一项设计研究，当液头为 30.7mm 时，产生的体积为 0.5L，如图 10 所示。

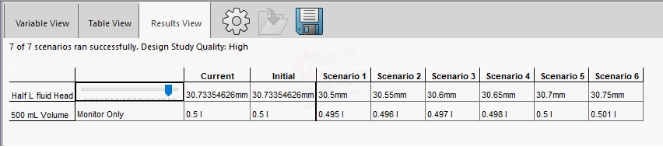

图 10：半升设计研究的第二次迭代

步骤 5. 创建音量标记。

有多种方法可以制作此标记。您选择的方法取决于您的制造工艺。

我的碗将采用模制硅胶制成，因此该产品将具有足够的柔韧性，可以在标记产生的底切周围剥离。

由于流体高度处有一个平面，因此我将在该平面上创建草图，并使用相交曲线在板与碗内表面相交的位置创建草图实体。图 11 是相交曲线的 PropertyManager，其选择显示在图形区域旁边。

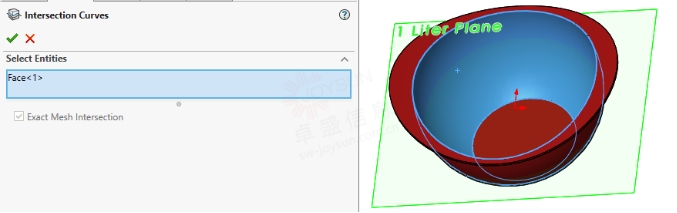

图11：1L平面与碗内表面的交线

现在草图已完成，我可以为标记创建一个薄的拉伸。请记住从底部开始，因为新标记将影响其上方线条的音量。要获得一些文字，您可以使用“wrap”命令在曲线上刻写或浮雕一些文字，或使用“分割面”命令更改拓扑。图 12 显示了 FeatureManager 设计树以及我在找到适当位置后用于标记碗的方法。购买SOLIDWORKS

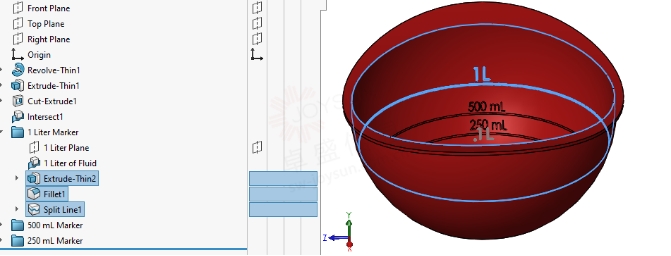

图 12：用于创建标记的细化拉伸、圆角和分割线命令

如您所见，SOLIDWORKS 是一款非常强大的建模工具，您可以使用它来准确查找容器的体积并为其创建标记，以便与您的消费者进行沟通。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
