使用仿真分析Simulation motion进行凸轮逆向设计
来源:SOLIDWORKS代理商-卓盛信息 点击数:10582次 更新时间:2023-5-29 15:20:35

使用仿真分析Simulation motion进行凸轮逆向设计

文章来源:SOLIDWORKS代理商-卓盛信息

在进行凸轮设计的时候,有时候我们需要根据已有的数据进行凸轮设计。

首先我们需要模拟出来顶杆部分的运动。江苏SOLIDWORKS

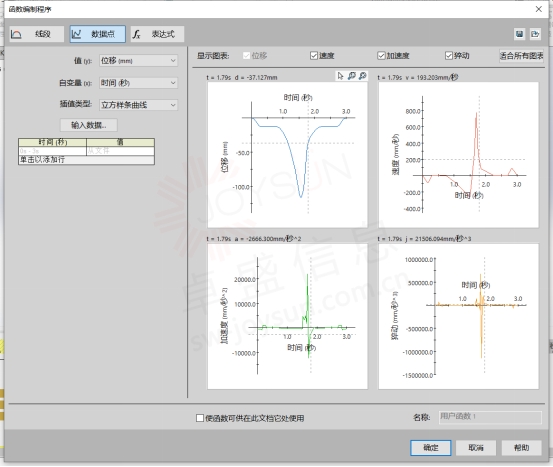

我们可以根据需要进行设计表的创建,以输入sw获取运动路径,或者对顶杆进行运动的设置。

这里我们使用位移/时间的表格进行设置。SOLIDWORKS价格

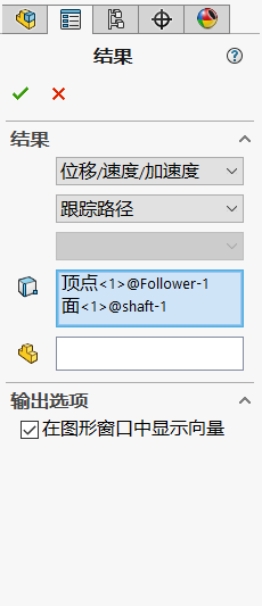

然后使用跟踪路径功能,对顶杆的顶点和中间滑块圆表面的相对位移进行跟踪。

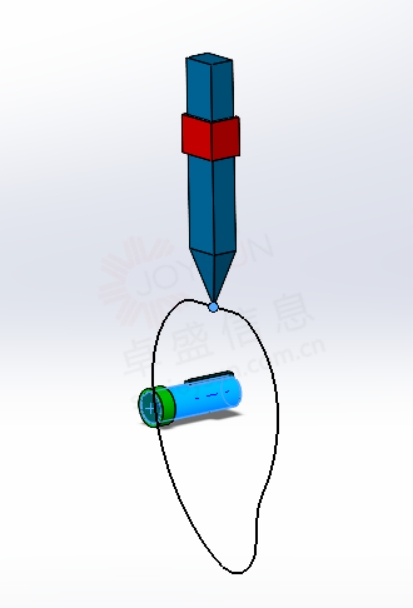

我们就可以获得该点的运动轨迹。

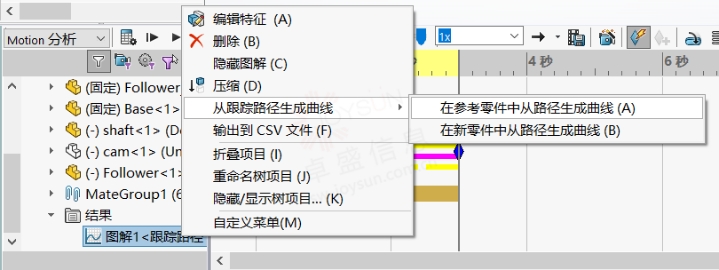

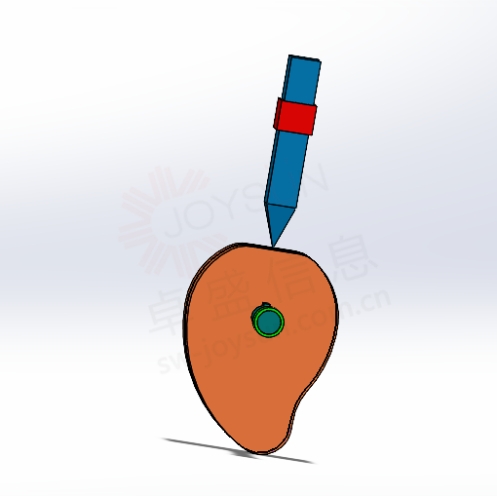

然后将获得的路径,在参考零件中生成曲线,并打开参考模型进行建模就可以获得需要的凸轮了。购买SOLIDWORKS

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
