SOLIDWORKS 3DEXPERIENCE 平台中的热分析

文章来源：SOLIDWORKS代理商-卓盛信息

3D体验提供了多种途径来虚拟测试您的产品的可靠性和强度。领先产品之一是 SIMULIA 产品组合下使用的热分析工具。江苏SOLIDWORKS

在各种工程应用中，系统的热响应具有实际意义。随着小型化、封装和高能效系统对复杂设计的需求，对复杂多物理场解决方案的需求不断增长。为了应对这一挑战，SIMULIA 的 3DEXPERIENCE 热分析工具因其卓越的求解能力而备受青睐。SOLIDWORKS价格

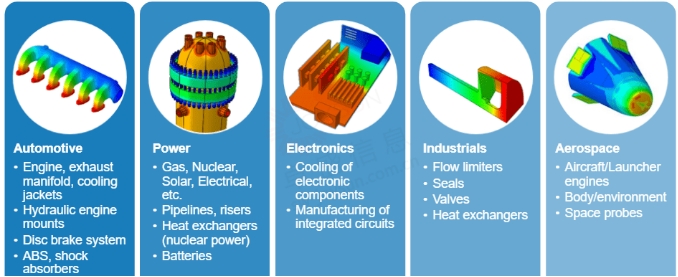

行业中突出应用的示例如下：

为什么要对系统进行热仿真？

仅从热方面来看，任何材料或系统都必须在特定时期内承受特定温度范围内的加热或冷却。但是，从结构的角度来看，温度波动会导致热应力，从而影响组件的结构完整性。购买SOLIDWORKS

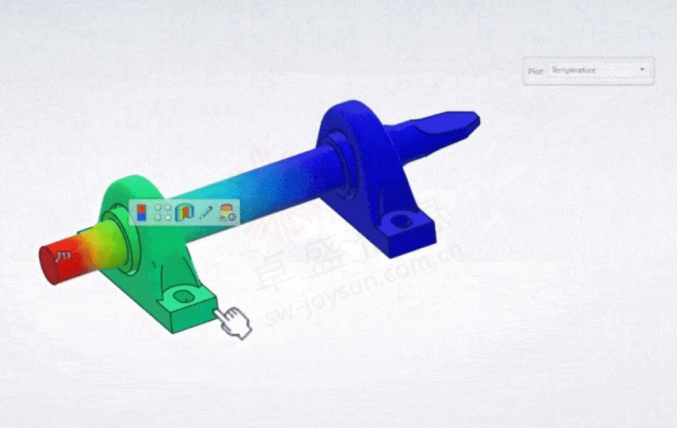

热分析在平台上的外观示例 - 在轴上进行的虚拟热测试。

采用多物理场方法，温度变化可能导致结构、流体或电磁相互作用的组合，从而损害组件的性能。因此，在分析温度对材料或系统的影响时，考虑所有三个角度至关重要。SOLIDWORKS官网

3DEXPERIENCE 平台上提供了哪些热应力分析技术？

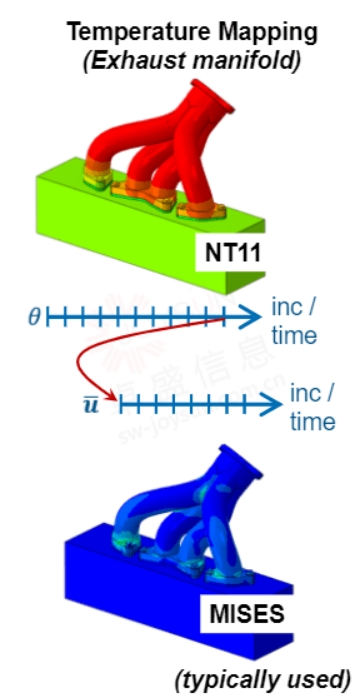

1，温度映射：示例 – 排气歧管

解耦热响应

稳态或瞬态

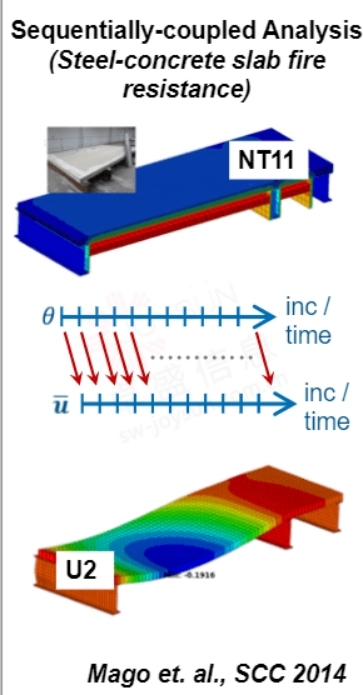

2，顺序耦合分析：示例 – 钢-混凝土板耐火性

单向耦合：热响应影响机械响应。

两种模拟：热模拟和机械模拟。

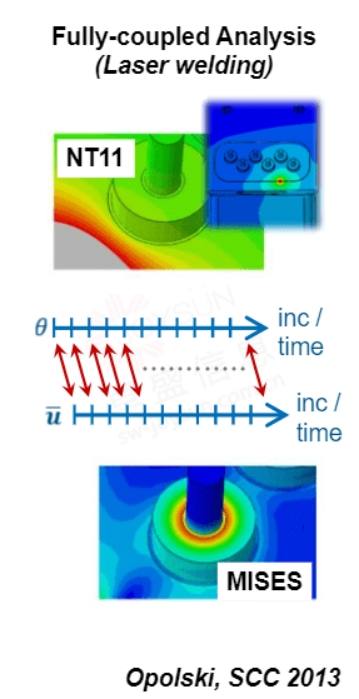

3，全耦合分析：示例 – 激光焊接

双向耦合：热响应和机械响应相互影响。

一次模拟

如何在 3DEXPRIENCE SIMULIA 上进行传热和热机械分析？

您可以利用3DEXPERIENCE平台上的以下角色来执行传热分析，此列表从需要小/简单的分析到大得多的复杂分析：

1.结构工程师

2.结构性能工程师

3.结构力学工程师

4.结构分析工程师

传热算例通常使用与标准机械应力分析相同的 3DEXPERIENCE 应用程序进行处理。主要：结构模型创建，结构/机械场景创建，物理结果浏览器。正版SOLIDWORKS

“结构模型创建”应用程序允许您定义材料属性或连接行为等详细信息。

场景应用程序允许您指定模拟的条件，例如作用在模型上的载荷和约束。

结果资源管理器应用程序允许您查看模拟结果。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
