如何使用 SOLIDWORKS Electrical 3D 创建电缆制造工程图

文章来源:SOLIDWORKS代理商-卓盛信息

除了能够创建电缆线束的示意图之外,SOLIDWORKS Electrical 还能够与 SOLIDWORKS Electrical 3D结合生成线束的制造打印件。这意味着您可以作为电气设计人员在原理图应用程序中定义连接信息,并自动将其输入到 SOLIDWORKS 的机械空间中以对线束进行布线,计算路由链路以及设备和通道之间的干扰等信息,并最终生成扁平化的使用直接来自原理图应用程序的信息和数据注释该线束的表示和插图。SOLIDWORKS价格

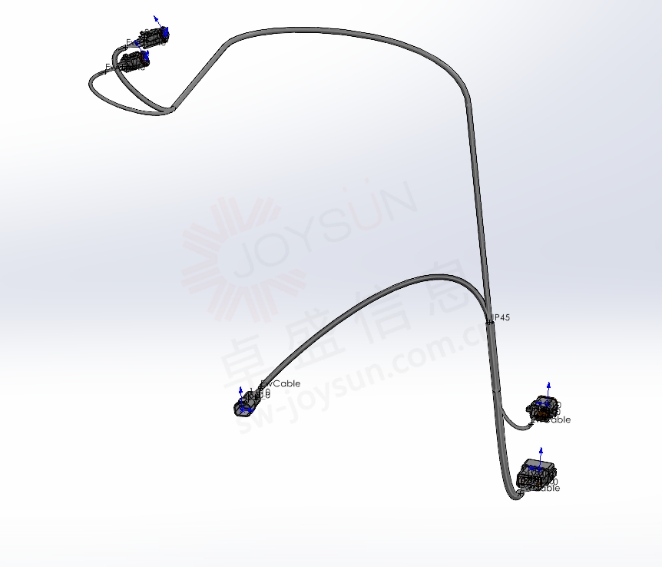

3D 电缆线束

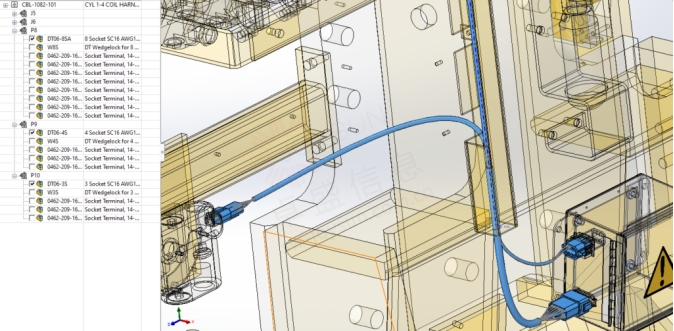

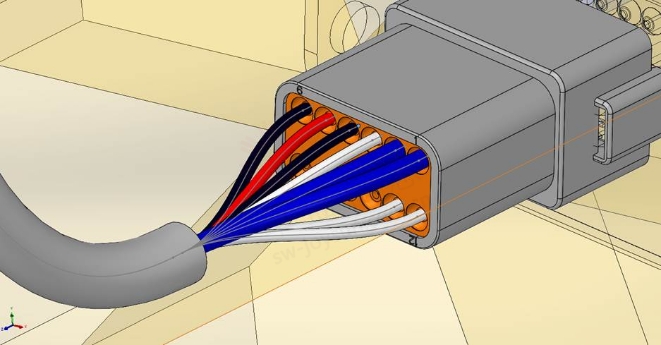

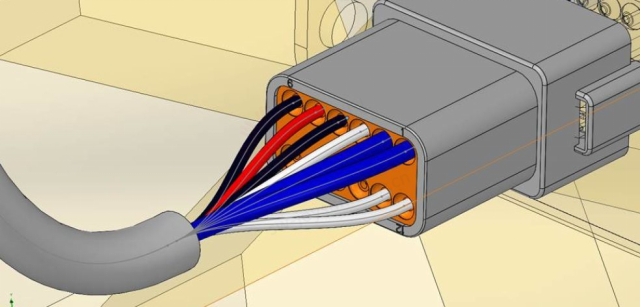

SOLIDWORKS Electrical 3D 工具的非凡之处在于可以添加关联的实体模型以匹配 2D 原理图一侧的组件。因此,您只需将组件放入 3D 侧,然后将所有电线和电缆放置到正确的位置即可。最重要的是,2D 原理图一侧的所有电线和电缆信息都将传输并填充到 3D 一侧的电线上。规格尺寸、电线颜色和引脚位置等信息均来自 2D 原理图工具。购买SOLIDWORKS

我们可以取出线束组件并将其压平。能够在平面视图中定位每个连接器将使我们能够快速、轻松地创建整个线束的绘图。SOLIDWORKS官网

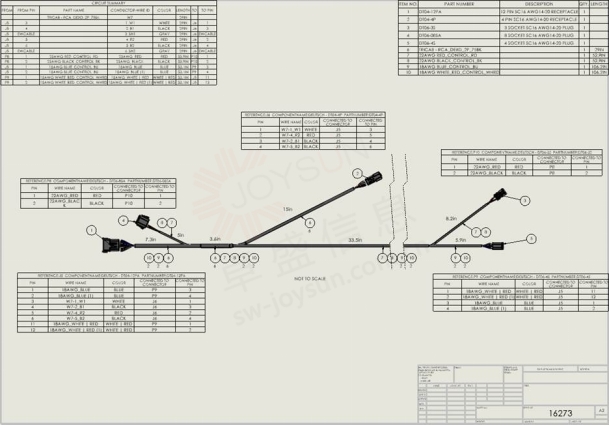

使用 SOLIDWORKS Electrical 3D 制作线束制造工程图

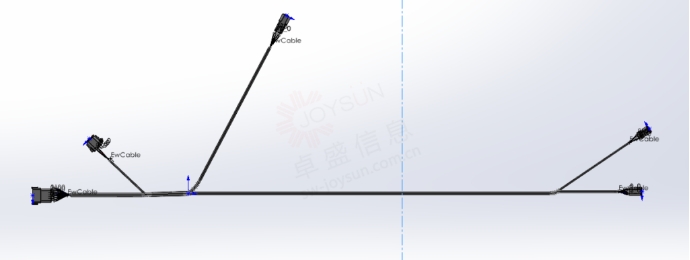

线束组件的平面视图

线束组件的平面视图

使用 SOLIDWORKS Electrical 工具的美妙之处在于,所有信息都包含在 2D 工程图中。诸如电线长度、从到列表以及每根电线的引脚到引脚的位置等。通常是手动过程的东西是根据 SOLIDWORKS Electrical 2D 原理图方面添加的信息自动创建的。此外,所有组件和电线的 BOM 和自动零件序号都会添加更新的电线长度,这些长度将反馈到 2D 原理图一侧,以更新 2D 原理图报告中的电线长度。SOLIDWORKS官网

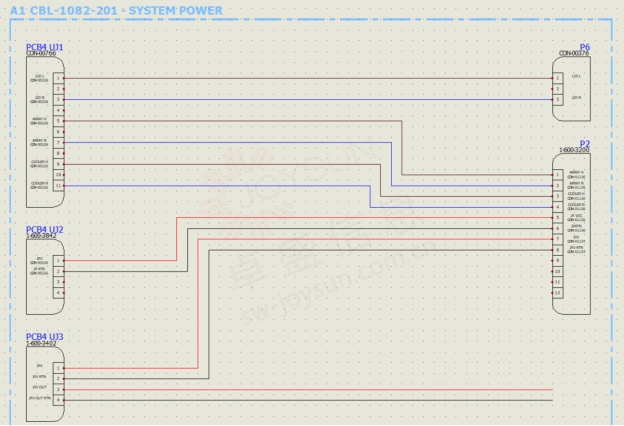

2D示意图报告

无论您的设计要求如何,都有一个解决方案可以帮助您加快线束设计集成到机械组件中的速度。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023
