面向复杂结构设计的 SOLIDWORKS 解决方案

文章来源：SOLIDWORKS卓盛信息（400-696-5950）

结构系统固体

术语结构系统或结构框架结构工程指建筑物或物体的抗荷载子系统，通过相互连接的元素或构件传递荷载。

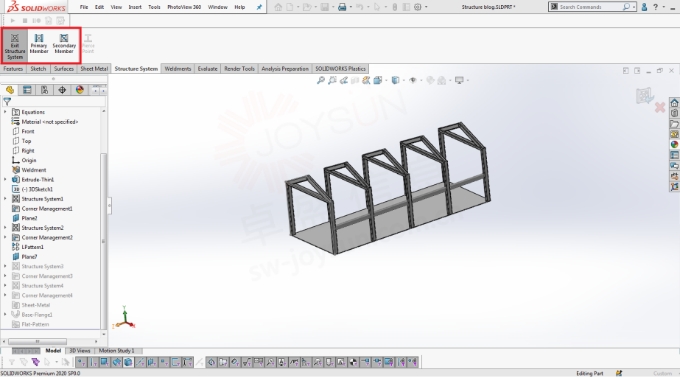

在固体工厂2020，结构系统特征是一种高级焊件环境，允许我们在单个特征中创建和修改不同轮廓的结构构件。我们可以轻松创建具有灵活角落管理和修剪的复杂结构系统。购买SOLIDWORKS

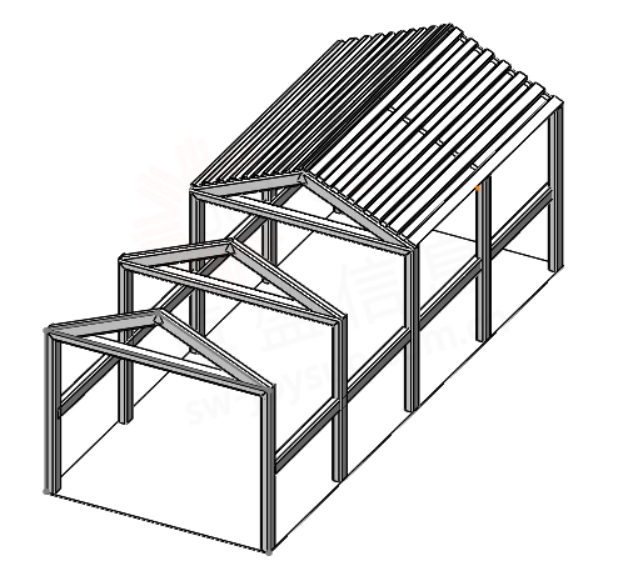

结构体系由两个结构构件组成

1.主要结构构件

2.二级结构构件

主要结构构件

我们可以添加由草图实体、点、参考平面和曲面定义的成员。

二级结构构件

在次级结构杆件中，我们有一个高级选项，可以在两个主要杆件之间添加杆件。

转角管理

首次创建结构化系统时，转角管理会自动打开。在物业管理器中，拐角根据在某一点相遇的成员数量以及关节类型进行分组。角也进行了颜色编码，以便在图形区域中更容易识别。

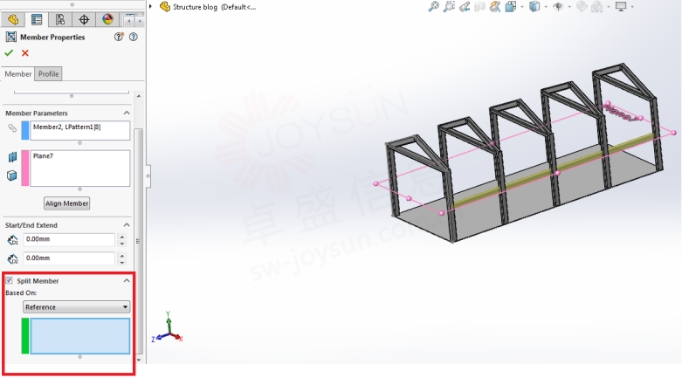

拆分成员

现在，您可以通过指定参照或尺寸来轻松拆分主成员和次成员。

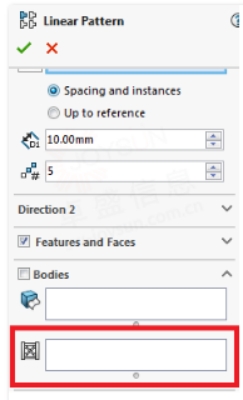

图案和镜像支持

现在，您可以使用“线性图案”、“圆形图案”或“镜像”工具创建阵列和镜像结构系统成员。

在模式属性管理器的“主体”下，可以指定结构系统功能或模式的单个成员。还可以通过在镜像属性管理器中的“要镜像的主体”下指定结构系统功能或单个成员来镜像成员。

可以在阵列成员和镜像成员之间单独添加辅助成员。购买SOLIDWORKS

您还可以通过从现有结构系统中选择成员来创建次级成员作为新结构系统的一部分 结构系统特点.
