如何将EPLAN使用的ema格式文件导入至SOLIDWORKS Electrical

文章来源：SOLIDWORKS卓盛信息

有很多用户给我们留言，以前电气设计一直使用Eplan，现在切换到SOLIDWORKS Electrical后，之前收集的ema文件能重复利用起来吗？针对这个问题，接下来给大家介绍一个SOLIDWORKS官方工具Macro Converter，需要该工具的用户可以留言。SOLIDWORKS价格

1、 安装Macro Converter程序，安装成功后会在桌面显示快捷方式。

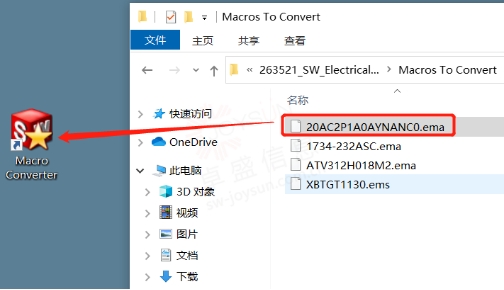

2、 将ema、ems等格式的文件拖放至Macro Converter快捷方式上。

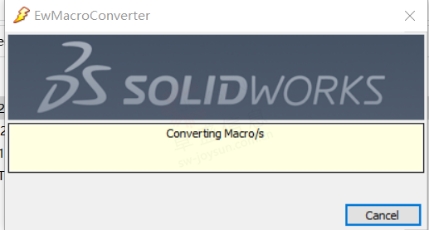

3、程序会弹出运行窗口正版SOLIDWORKS

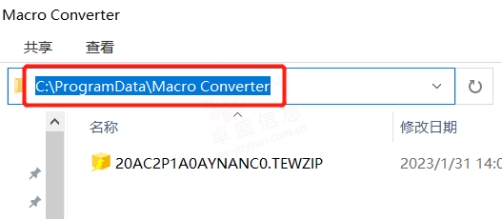

4、运行结束后，窗口会自动关闭，这时该工具已经将ema等格式的文件转换为SOLIDWORKS Electrical可以识别读取的格式，默认路径：C:\ProgramData\Macro Converter。

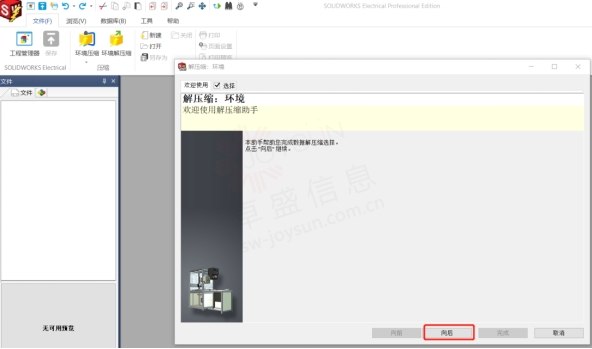

5、双击该路径下的tewzip格式文件，会自动启动SOLIDWORKS Electrical及解压缩程序，一直点击“向后”即可。SOLIDWORKS官网

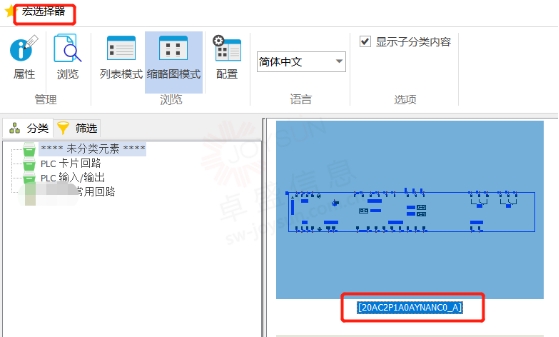

6、解压缩完成后，该符号会保存在SOLIDWORKS Electrical的宏管理器中，用户可以直接调用插入至电气原理图中。

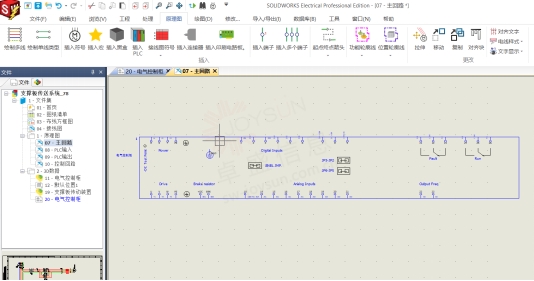

7、在原理图中使用插入宏的功能即可将该模块插入至原理图中，该设备图块将会保留所有的电气属性，用户只需要根据要求设计外部的连接回路即可。购买SOLIDWORKS

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
