如何在 SOLIDWORKS 中重新定向导入的零件文件

文章来源：SOLIDWORKS代理商-卓盛信息

当零件从另一种文件格式导入到SOLIDWORKS中时，方向可能不理想。

这是导入 SOLIDWORKS 的 Parasolid 文件的前视图和等轴视图：

正视图

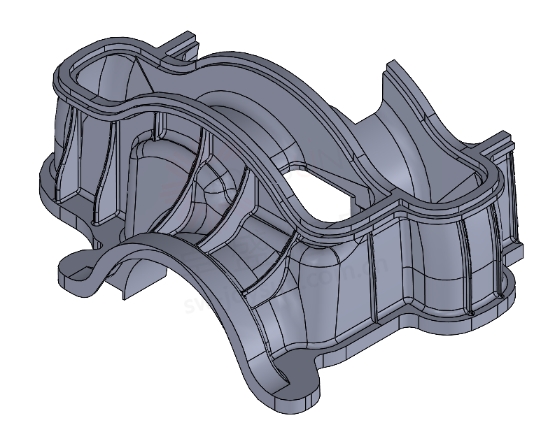

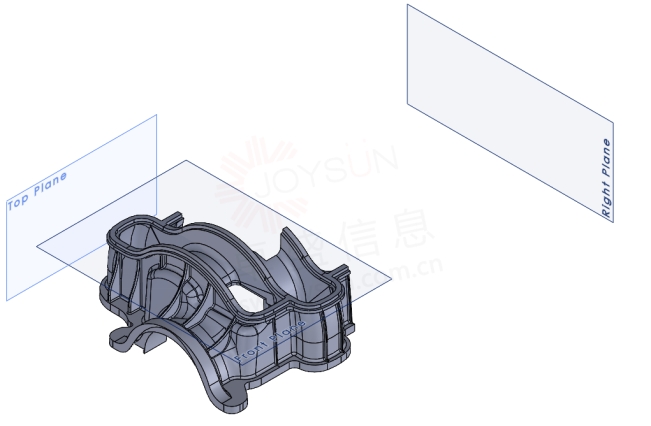

等角视图

我希望前视图和等距视图看起来像这样：

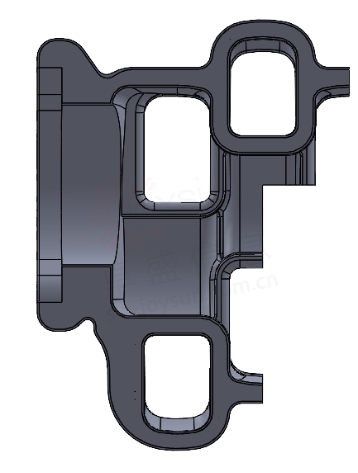

所需的前视图

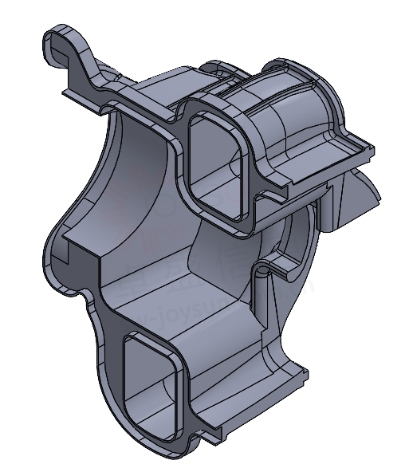

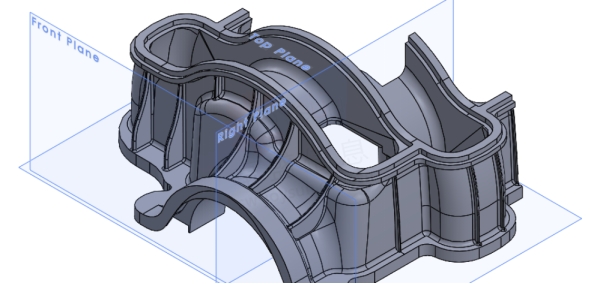

所需的等轴测视图

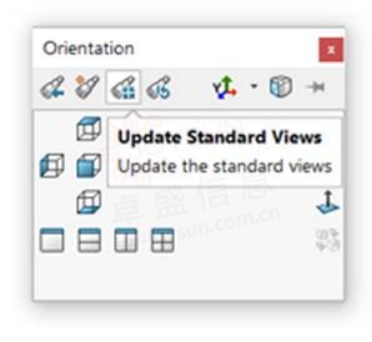

在 SOLIDWORKS 中重新定向零件文件有两种方法。如果唯一关心的是视图方向，最简单的方法是“更新标准视图”将零件定向到您想要的视图。按空格键，弹出方向对话框。单击第三个图标“更新标准视图”。江苏SOLIDWORKS

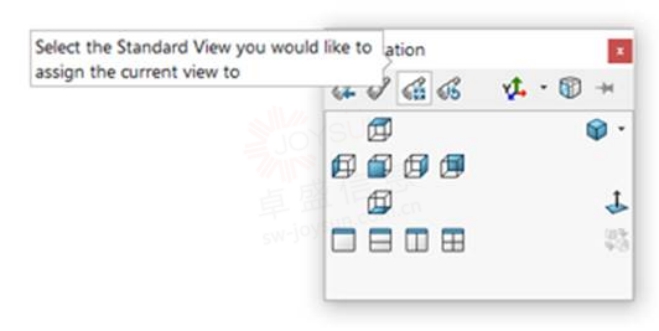

当提示“选择您想要将当前视图分配到的标准视图”时，单击您想要的视图。

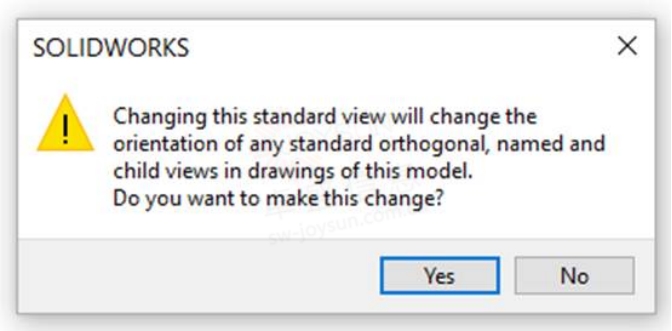

对出现的消息回答“是”。

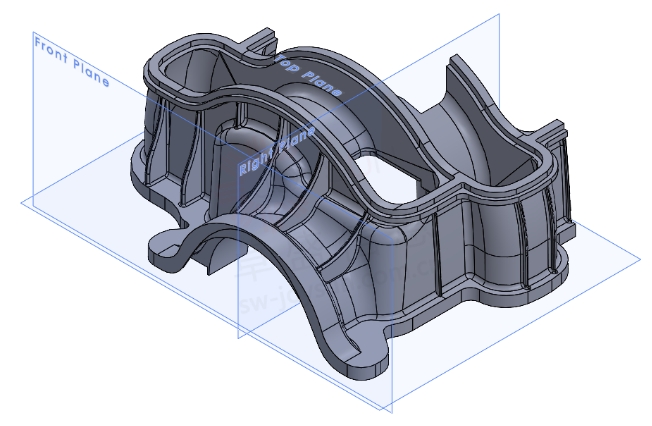

这会改变视图方向，这会延续到绘图中，这可能就足够了。但它不会更改默认平面。他们仍然在原来的地方。SOLIDWORKS价格

如果默认平面需要与零件一起重新定向，这里有一个可行的技术。

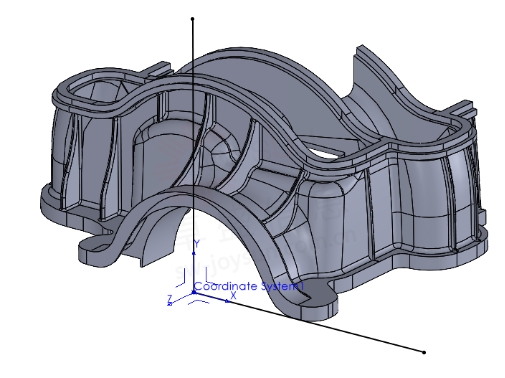

导入零件文件后，创建坐标系。在此示例中，我创建了一个草图并绘制了几条线来帮助准确确定 0、0、0 的位置以及 X、Y 和 Z 的方向。购买SOLIDWORKS

保存并将文件类型设置为导入文件的原始类型（覆盖原始文件）。单击对话框底部的选项，然后选择创建的坐标系。SOLIDWORKS官网

关闭零件而不保存并重新打开原始文件。零件将正确定向，默认平面将位于所需位置。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
