如何查看 SOLIDWORKS 中特征之间的关系

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS的核心原则之一是连接性。这意味着什么？它在SOLIDWORKS特征管理器设计树中如何传达？

SOLIDWORKS 中的每种文件类型都可以相互通信。装配文件中使用的零件文件链接在一起，如果我更改该零件文件，装配文件应该更新。从更小的层面来看，在零件文件中，我们的特征之间存在关系。您必须创建草图才能进行拉伸，这两个特征之间的连接称为父子关系。草图是父项，拉伸是子项。没有父母，孩子就无法存在。这个概念在所有不同的文件类型中都可见，当我们开始在组件内部进行高级设计或使用模具工具功能（其中我们有控制其他文件的主零件）时，我们可以在文件之间创建非常复杂的关系。江苏SOLIDWORKS

那么，当我们进行设计时，或者更糟糕的是，当我们得到别人制作的设计并且我们需要了解这些功能如何相互依赖以进行更改时，我们如何才能保持所有这些正确性。我将介绍两种不同的方法来查看关系以及查看 SOLIDWORKS 文件中的参考。

使用动态参考可视化箭头

我要解释的第一件事是如何通过打开称为“动态参考可视化箭头”的功能来轻松直观地查看文件内的父子关系。打开这些箭头的作用是将功能之间的关系显示为设计树中的蓝色和紫色箭头。蓝色代表父母，紫色代表孩子。SOLIDWORKS价格

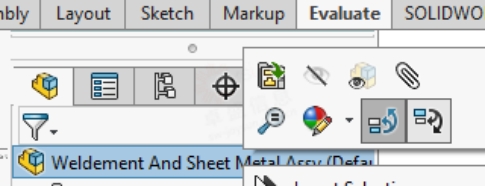

要打开这些箭头，请右键单击设计树中的顶级零件名称，上下文菜单中将有两个图标，用于打开父箭头或子箭头。

父箭头或子箭头选项

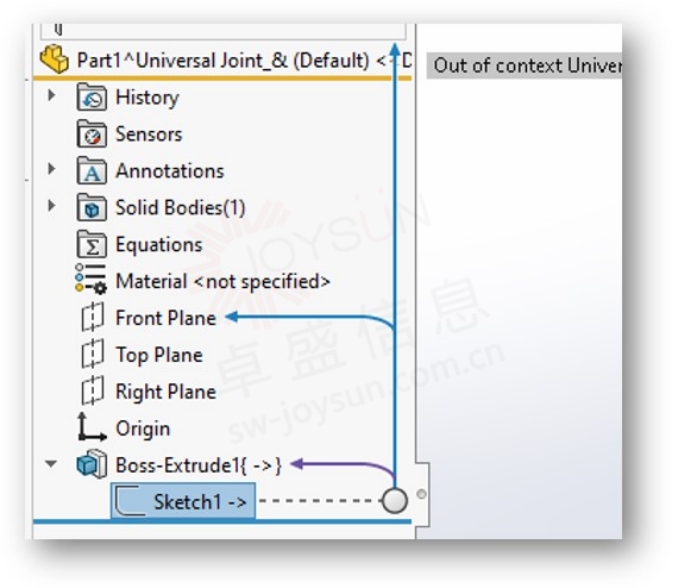

这些箭头是一种很好的可视化工具，可以非常清楚地看到哪些功能彼此之间存在关系。这适用于零件和装配体，以显示配合或上下文零件的关系。如果您正在查看的功能有一个不在文件内部的参考，则箭头将一直指向设计树上方并离开设计树，并且会有一个脱离上下文的注释。购买SOLIDWORKS

断章取义的注释

如果您是建模新手，我始终建议您打开可视化箭头，以帮助您了解特征、草图和其他参考项如何相互作用和相互连接。如果您更高级，我仍然建议打开它们，因为它可以帮助您了解 SOLIDWORKS 的思维方式，并且很好地提醒您，如果您更改有子项的内容，这些子项可能会受到影响。

SOLIDWORKS 父/子关系对话框

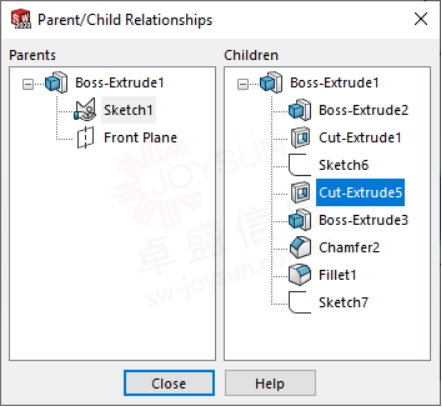

在要素中查看这些关系的另一种方法是打开“父/子关系”对话框。为此，只需右键单击您的功能并选择“父/子”即可。这将打开一个菜单，其中包含该功能所具有的关系列表。这个菜单很棒，因为您可以右键单击功能来编辑它们、隐藏它们或许多其他选项。您还可以通过双击列出的选项之一来切换正在检查的功能。SOLIDWORKS官网

通过父/子关系查看特征关系

当我们设计时，重要的是要知道我们的模型是如何构建的，以确保我们不会意外影响或破坏任何东西。当我是一名在零件文件上处理复杂配置的设计师时，我总是使用父子关系框来确保当我抑制一个特征时，我不会意外地抑制它可能具有的任何子特征。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
