SOLIDWORKS PDM同名文件自动关联库中参考

文章来源：卓盛信息（400-696-5950）

当模型中存在的同名文件过多时，比如有大量的标准件、外购件等，核对起来比较困难，此时我们可以通过PDM和SOLIDWORKS的设置让文件入库后自动查找同名文件并与之关联，此时我们可以直接检入文件，检入后按检出者排序，将没有检入的文件删除即可。操作步骤如下：

PDM设置步骤：

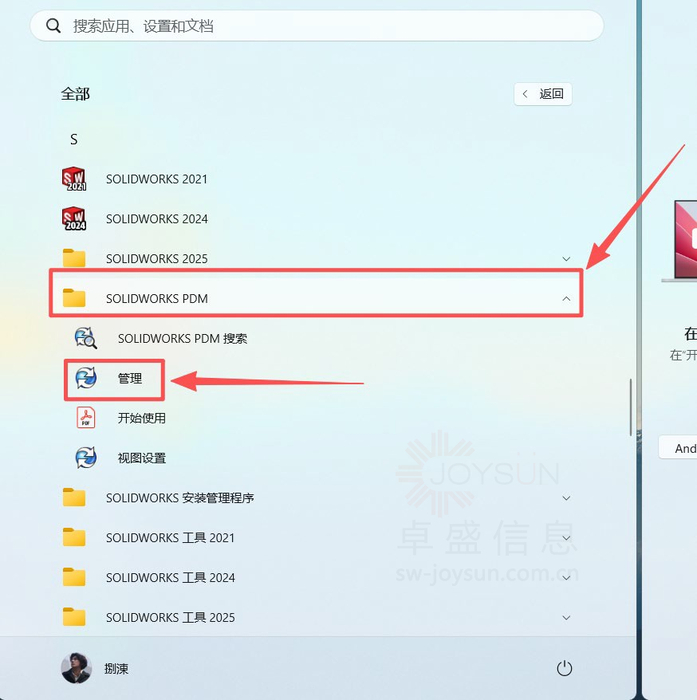

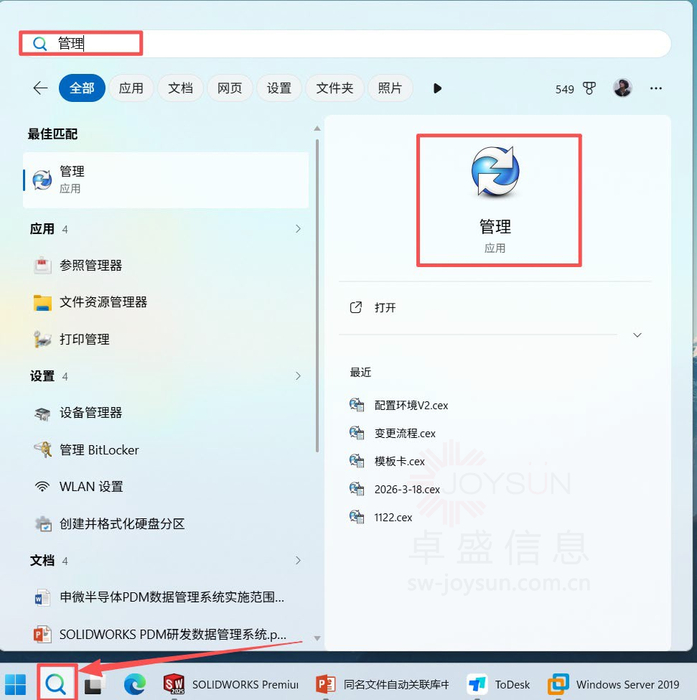

1. 在计算机中找到管理，或者直接搜索管理点击打开。

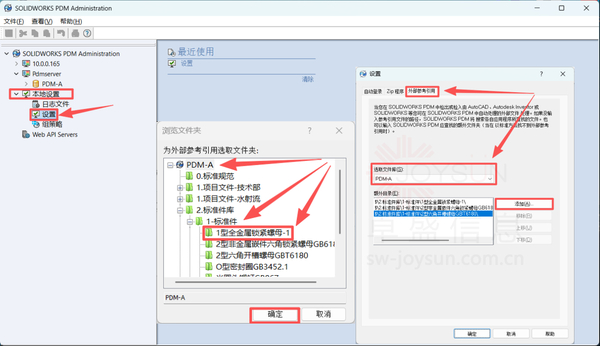

2. 在PDM管理界面，找到本地设置，点击设置，在设置界面找到外部参考应用，选择要进行设置库（如果只有一个库可以忽略此步骤），点击添加，将你希望自动关联参考的路径添加到目录中，比如标准件、外购件等。（注意添加的路径不能有层级关系，只能识别最底层的文件）设置完成后点击确定。

SOLIDWORKS设置步骤：

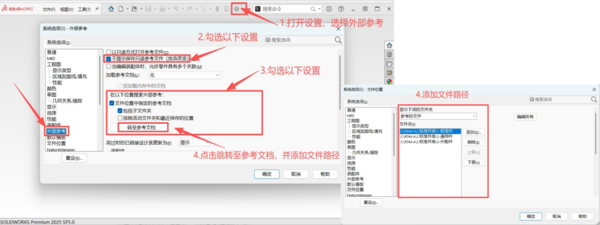

1. 打开solidworks，点击选项、找到外部参考

2. 勾选不提示保存只读参考文件

3. 在以下位置搜索外部参考文件中：勾选文件位置中指定的参考文档、包括子文件夹

4. 然后点击转至参考文档，点击添加，将常用的标准件、通用件的路径添加上。（直接指定最底层目录可以提高打开速度）完成后点击确定。

注意：如果使用此方法所有使用PDM的用户应该执行solidworks设置中的第四步，否则可能会有模型被压缩，找不到参考路径的问题！

当完成以上设置后，只要将文件打包或复制到PDM中会自动与选定路径下的同名文件生成参考关系，我们只需要选择总装进行检入，然后将未检入的重复文件删除即可！
