使用 TolAnalyst 将制造公差降至最低

文章来源：SOLIDWORKS代理商-卓盛信息

TolAnalyst 是一个附加工具，随 SOLIDWORKS Professional 和 SOLIDWORKS Premium 一起提供。此功能可以识别公差对零件和组件的影响，还可以为您提供以下信息： 最大/最小最坏情况 和 RSS 结果 找出哪些特征和容差对堆叠影响最大。SOLIDWORKS官网

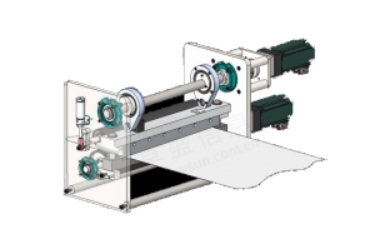

组装模型 ：

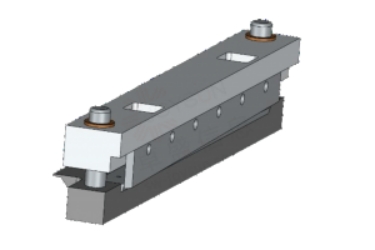

将分析此装配体中的以下零件：

这是进行公差叠加分析的分步过程

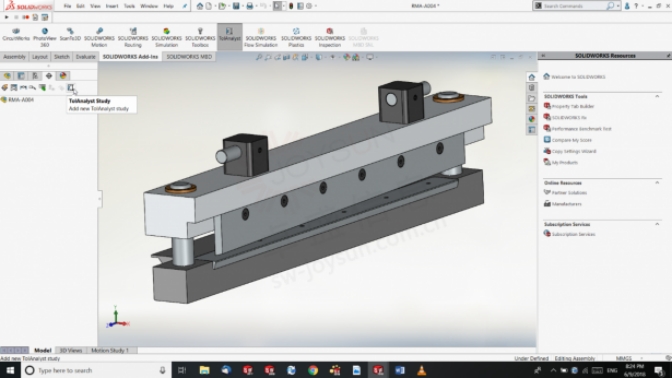

第 1 步：从插件启用TolAnalyst工具。然后通过选择DimXpert 管理器选项卡，您可以轻松开始新的叠加研究。正版SOLIDWORKS

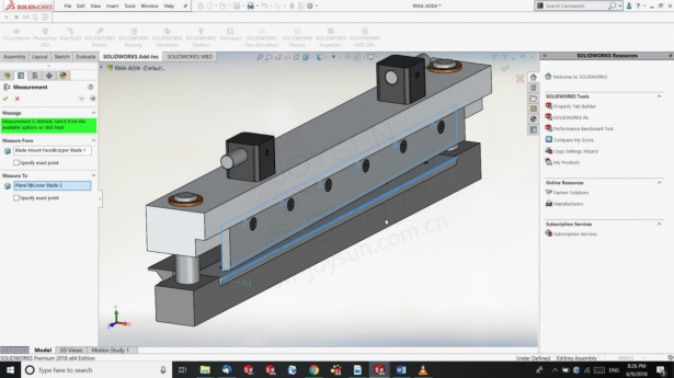

第 2 步：您必须通过一个接一个地选择两个面来创建测量，以检查公差叠加。

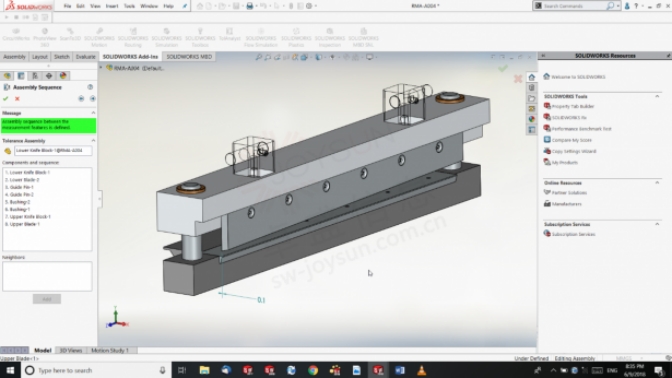

第 3 步： 您现在已进入装配顺序页面。您必须选择将作为序列参与公差研究的组件。并以相同的顺序在制造过程中进行组装。一旦完成排序，SOLIDWORKS 就会开始识别叠层工作流程。

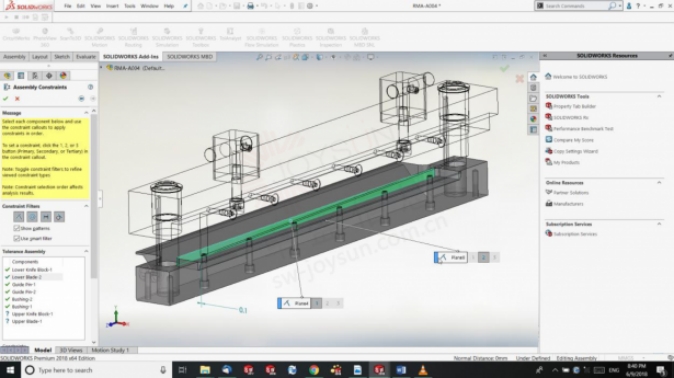

第 4 步：您现在位于Assembly Constraints页面。现在已经定义了装配顺序，必须将组件相互约束以模拟它们将如何在制造车间相互约束/固定。江苏SOLIDWORKS

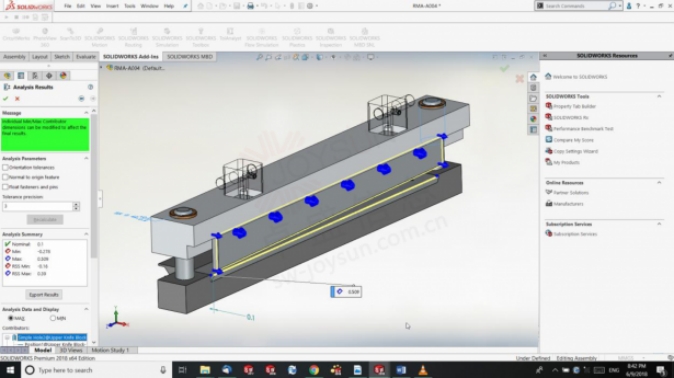

第 5 步：在Analysis Summary窗口中，显示公差叠加结果，例如标称值、最大/最小最坏情况和 RSS 值SOLIDWORKS价格

您可以直接从装配编辑公差，也可以打开零件模型并在其中进行编辑。每次进行编辑时，您都可以单击“重新计算”按钮以查看即时更新的结果。这样您就可以快速检查不同的公差方案，而不是进行大量的手工计算。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
