SOLIDWORKS 2024新功能 | 出详图和工程图

文章来源：SOLIDWORKS代理商-卓盛信息

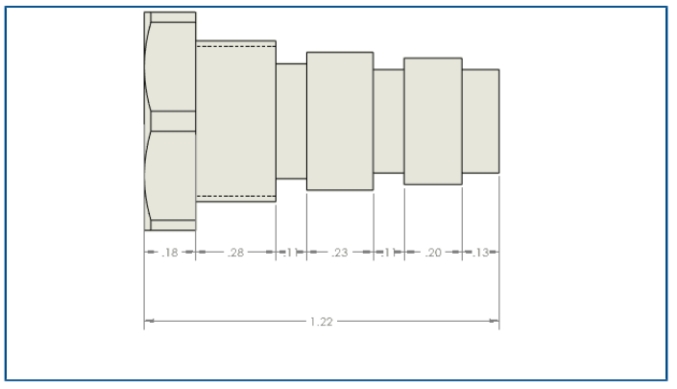

保持尺寸链共线

即使空间有限，您也可以确保尺寸链保持共线。

当尺寸文本和箭头重叠时，您可以选择最合适的选项。

要在尺寸文本重叠时保持尺寸链共线：

1. 单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。

2. 在共线选项下，选择空间有限时自动偏移文本。

要在箭头重叠时保持尺寸链共线：

1. 单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。

2. 在共线选项下，选择当箭头重叠时，自动将箭头端替换为：并指定选项：

• 点。用点替换箭头。

• 斜线。用斜线替换箭头。

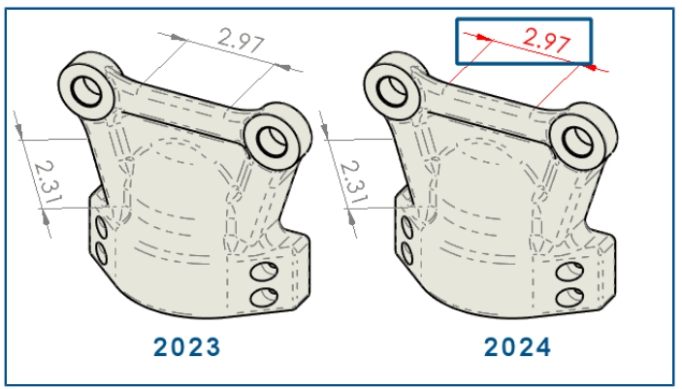

覆盖尺寸

您可以选择自动更改覆盖尺寸的颜色。

以前，您必须单击每个尺寸并查看其属性才能查看覆盖。

您可以：

• 自动更改覆盖尺寸的颜色。

要指定颜色，请单击工具 > 选项 > 系统选项 > 颜色。在颜色方案设置下，编辑工程图，覆盖尺寸的颜色。正版SOLIDWORKS

要显示颜色，请单击工具 > 选项 > 文档属性 > 尺寸，然后选择以不同颜色突出显示覆盖尺寸。

• 将覆盖尺寸值恢复为其原始值。

右键单击覆盖尺寸，然后选择恢复原始值。

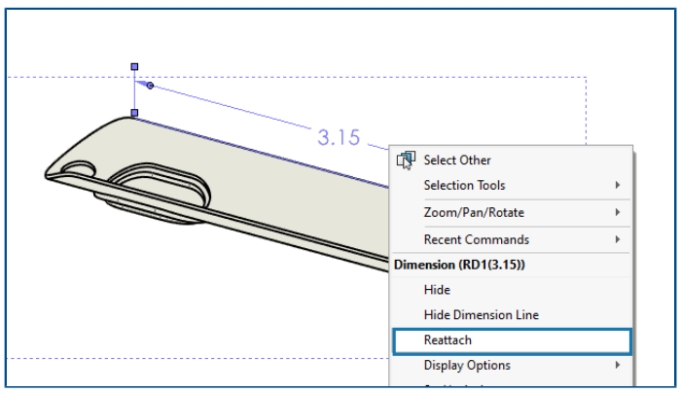

重新附加悬空的尺寸

您可以通过一种加强流程可靠性的方式重新附加悬空的尺寸。

要重新附加悬空的尺寸：

1. 右键单击悬空的尺寸，然后单击重新附加。

SOLIDWORKS® 在第一条延伸线上用 X 突出显示悬空点。

2. 在模型上选择一个点以将悬空点重新附加到模型。

悬空点会重新附加到新选择。

SOLIDWORKS 在下一条延伸线上用 X 突出显示悬空点。

3. 在模型上选择一个点以将悬空点重新附加到模型。

悬空点会重新附加到新选择。

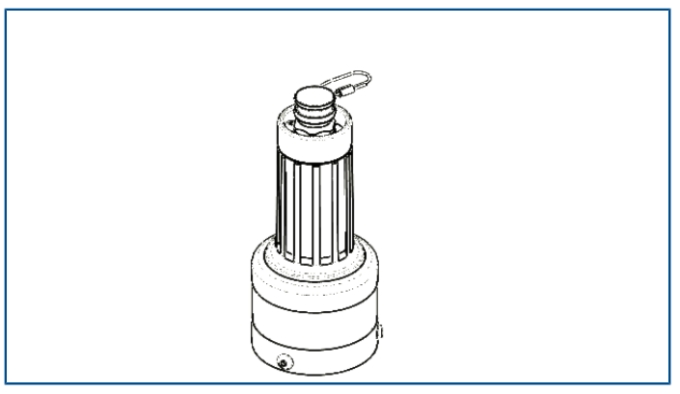

显示图形实体

在工程图中使用装配体和多实体零件时，您可以在工程图视图中显示图形实体。

要显示图形实体：

1. 单击工具 > 选项 > 文档属性 > 出详图。

2. 选择在工程图视图中显示图形实体。

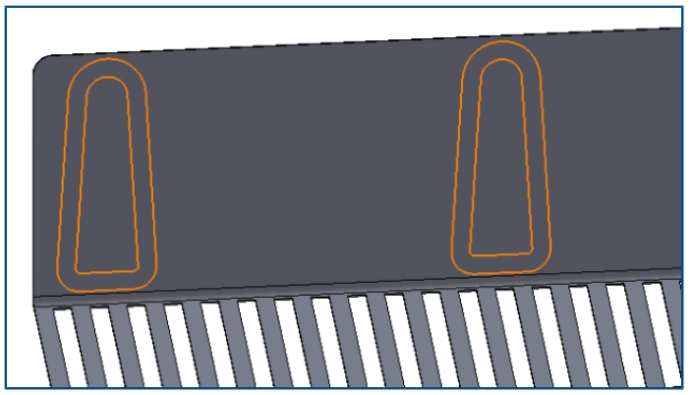

从平板型式 DXF 文件中排除隐藏草图。

在 DXF/DWG 输出 PropertyManager 中，将钣金平板型式导出为 .dxf 文件时，您可以排除隐藏草图。 江苏SOLIDWORKS

要从平板型式 DXF 文件中排除隐藏草图：

1. 在 PropertyManager 中：

a. 在导出下，选择钣金。

b. 在要输出的实体下，选择草图，然后在草图下选择排除隐藏的草图。

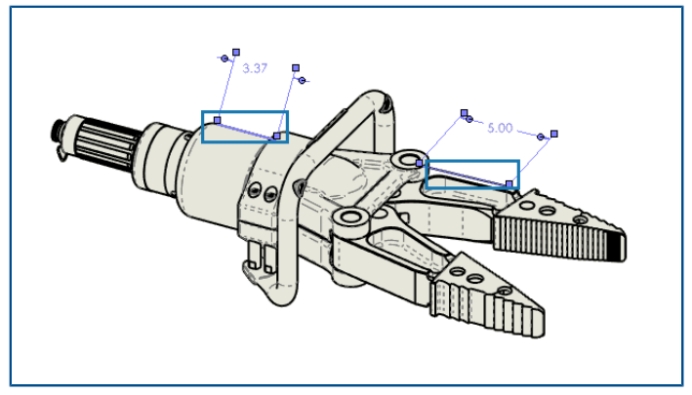

突出显示参考的单元

选择尺寸时，您也可以突出显示关联单元。

限制包括：

• DimXpert 或草图尺寸

• 装饰螺纹线

• 特征尺寸(F)

• 侧影轮廓边线端点的阻挡突出显示

要突出显示参考的单元：

1. 单击工具 > 选项 > 文档属性 > 出详图。

2. 选择在参考尺寸选择中突出显示关联单元。

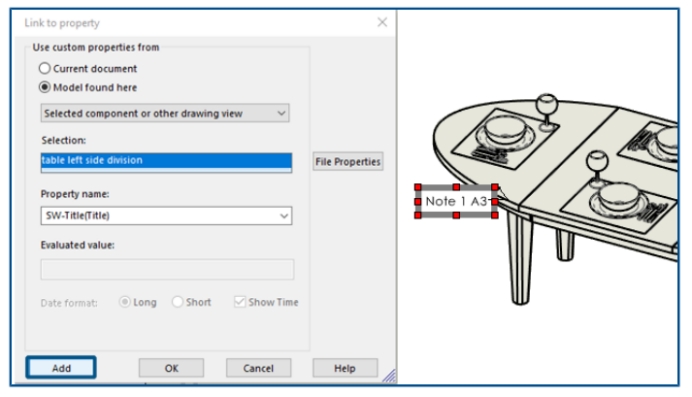

保持“链接到属性”对话框打开

在工程图中生成注释时，您可以在链接到属性对话框中单击添加以保持链接到属性对话框打开。您可以输入更多文本或选择其他属性。该对话框保持打开状态，直到您单击确定或退出注释。SOLIDWORKS价格

以前，必须关闭该对话框并重新打开。现在，您可以同时执行所有操作。

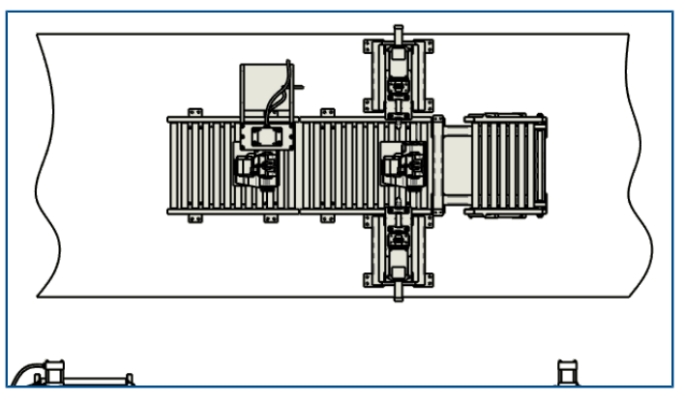

默认情况下以详图模式打开工程图

您可以在默认情况下以详图模式打开工程图。

您可以使用此模式自动快速打开大型工程图。

要在默认情况下以详图模式打开工程图：

1. 单击工具 > 、选项 > 、系统选项 > 、工程图 > 性能。

2. 选择始终以详图模式打开一个工程图。

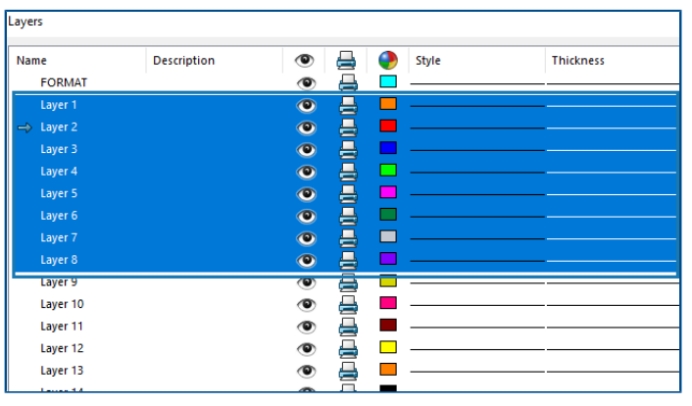

选择多个图层

您可以一次选择多个图层进行修改。

以前，您必须一次选择一个图层进行修改。

您可以：

• 按 Ctrl 键 + 选择所需的每个图层。

• 按 Shift 键 + 选择图层范围。
