如何拆分和合并 SOLIDWORKS BOM 表

文章来源：SOLIDWORKS代理商-卓盛信息

如果您的SOLIDWORKS装配图包含很多零部件，您可能会发现BOM表对于图纸而言太大。在这种情况下，您可以将表格拆分为单独的部分，并将它们移动到工作表上的另一个位置，甚至完全移动到另一个工作表！上海SOLIDWORKS

SOLIDWORKS 材料明细表

拆分 BOM 表

要在任意行或列处拆分 BOM 表：

右键单击要拆分表格的单元格，然后从快捷菜单中单击“拆分” ：

选择拆分选项之一，请注意，选项可能会有所不同，具体取决于您选择的单元格：

水平自动分割

水平上方

水平下方

垂直向左

垂直向右

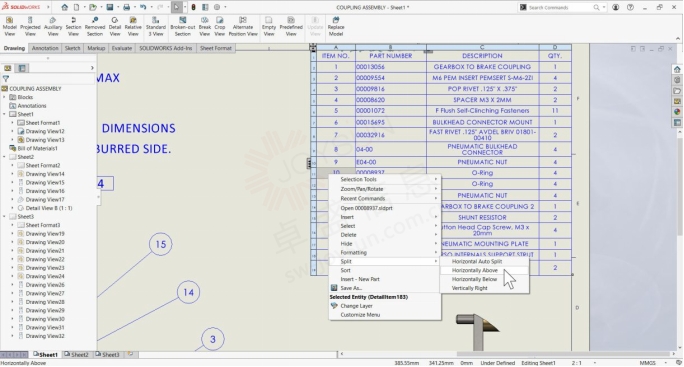

拆分 SOLIDWORKS 材料明细表

生成一个单独的表，具有自己的列标题。

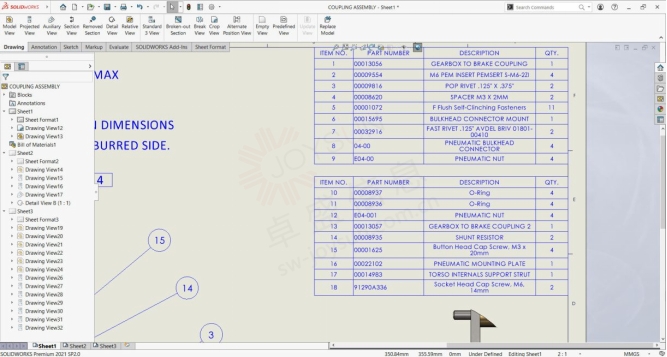

分离的 BOM 表

您可以单独移动拆分表并拖动表将它们对齐在一起。SOLIDWORKS价格

注意：您可以将拆分的 SOLIDWORKS BOM 表拖放到或复制并粘贴到其他工作表上，合并 SOLIDWORKS BOM，您可以将之前拆分的 BOM 合并在一起。右键单击拆分表，然后单击合并表，如果您有多个拆分，则与下一个合并允许您一次合并一个片段，全部合并会将所有拆分表部分合并在一起。

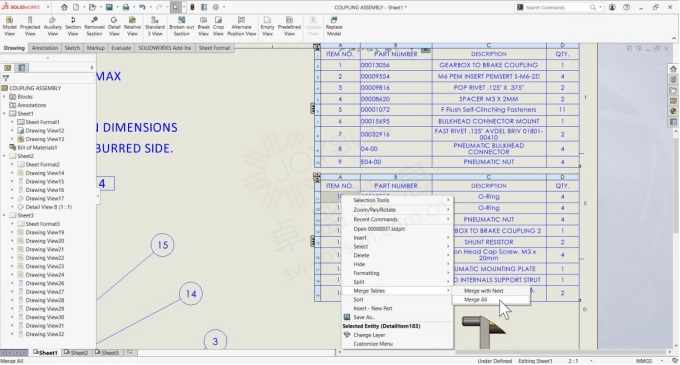

合并 SOLIDWORKS BOM

然后，拆分的 SOLIDWORKS BOM 表将恢复到合并状态

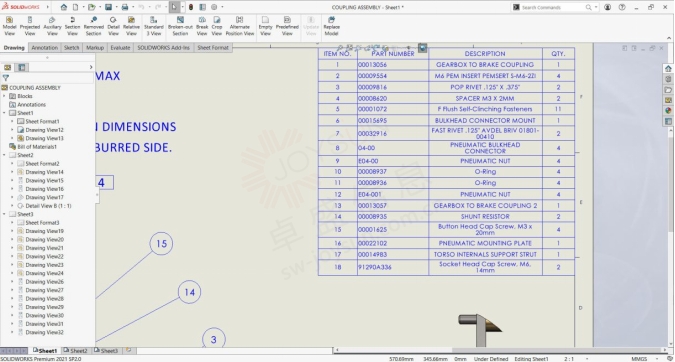

合并的 BOM 表

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
